Компактная высокопроизводительная конфигурация для комплексной линии по переработке нерудных материалов на крупномасштабном руднике с интенсивным использованием

EPC-проект «под ключ» для песчано-гравийного рудника мощностью 10 миллионов тонн

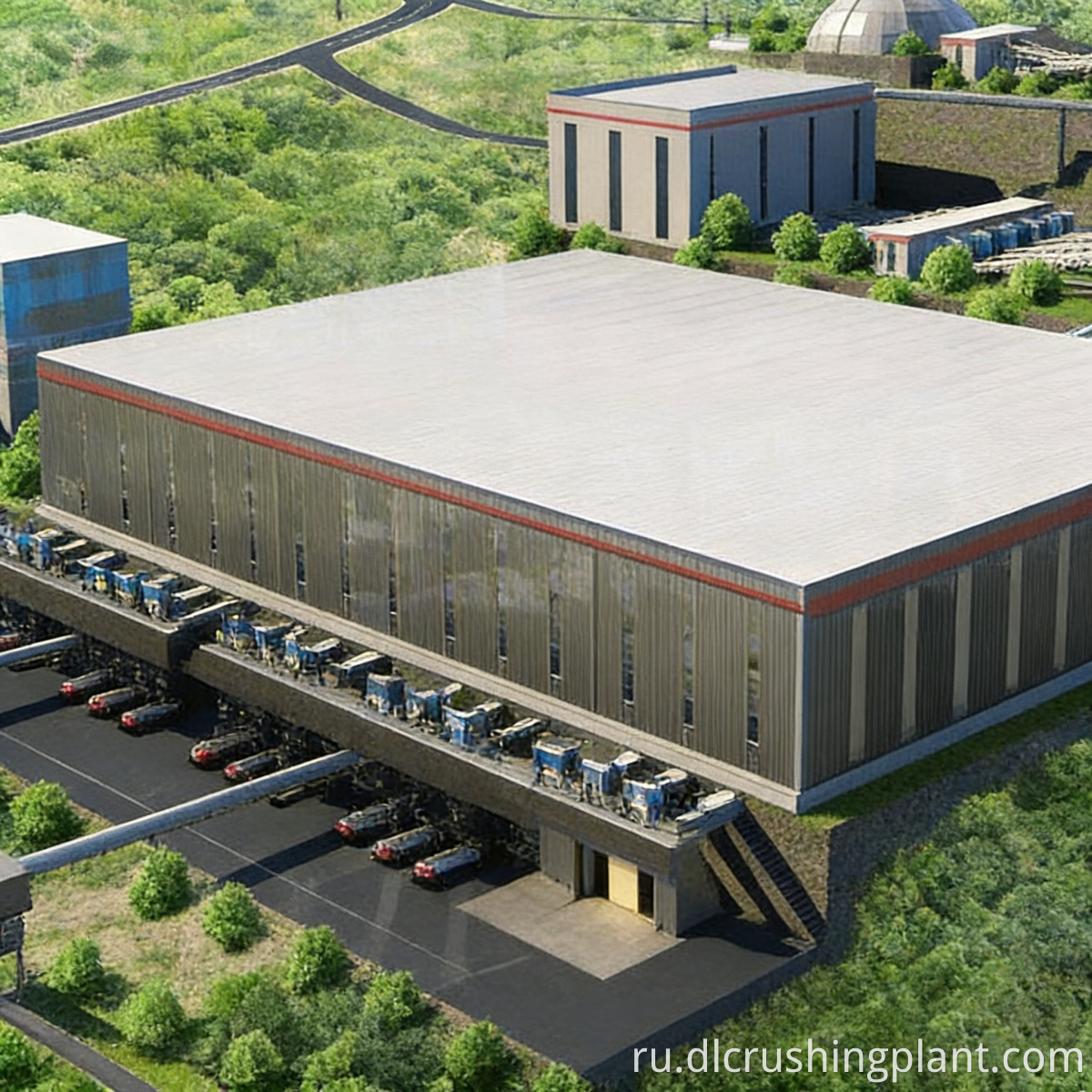

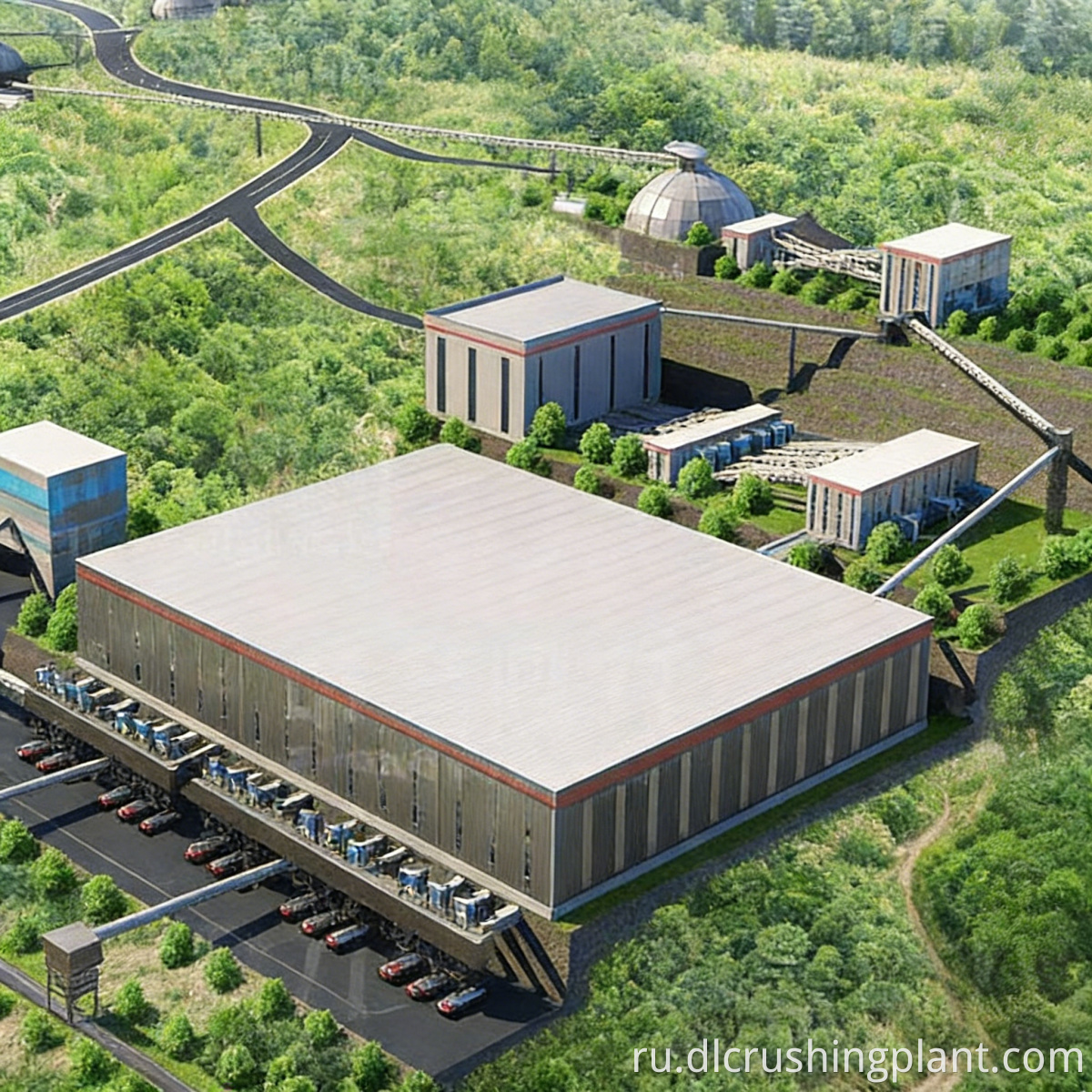

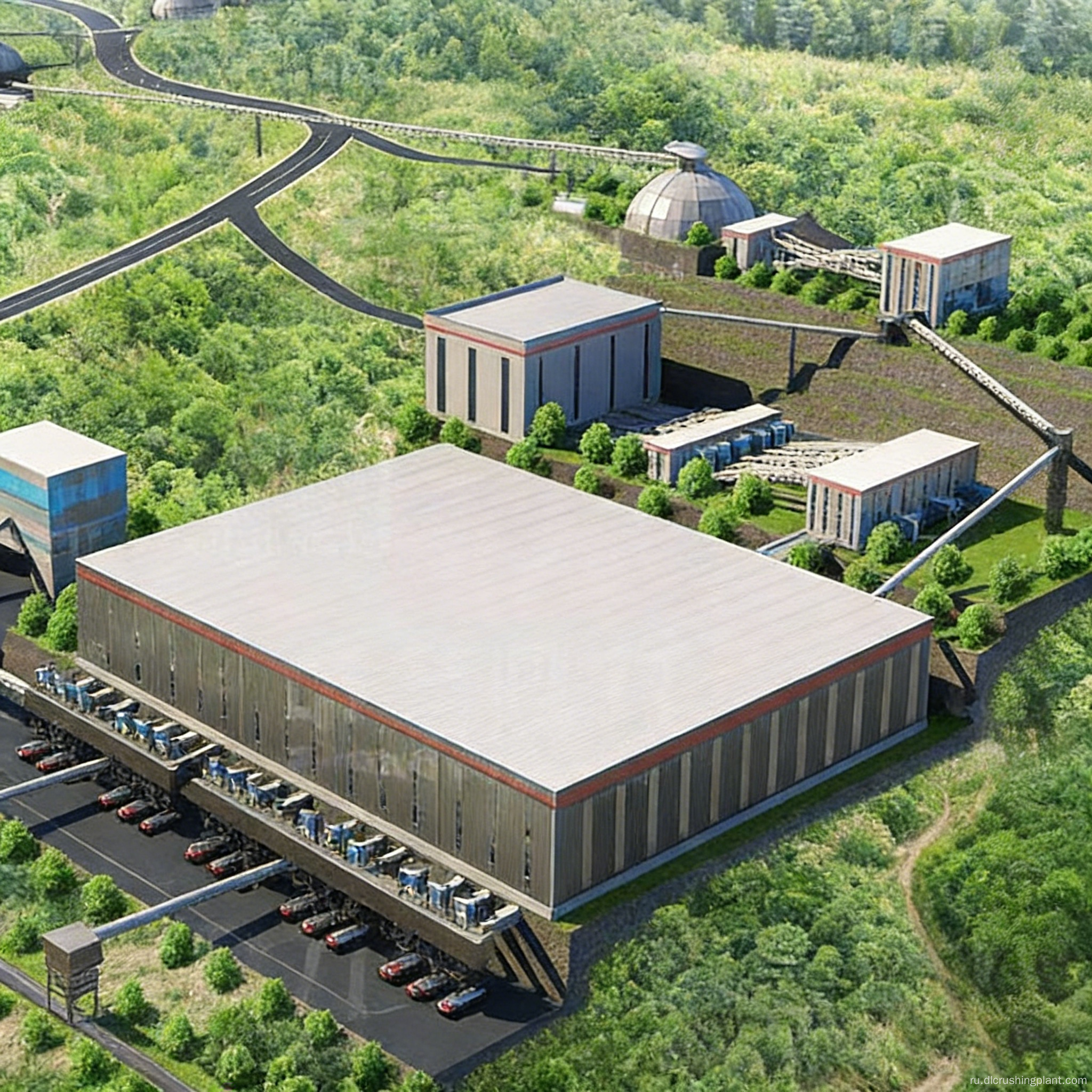

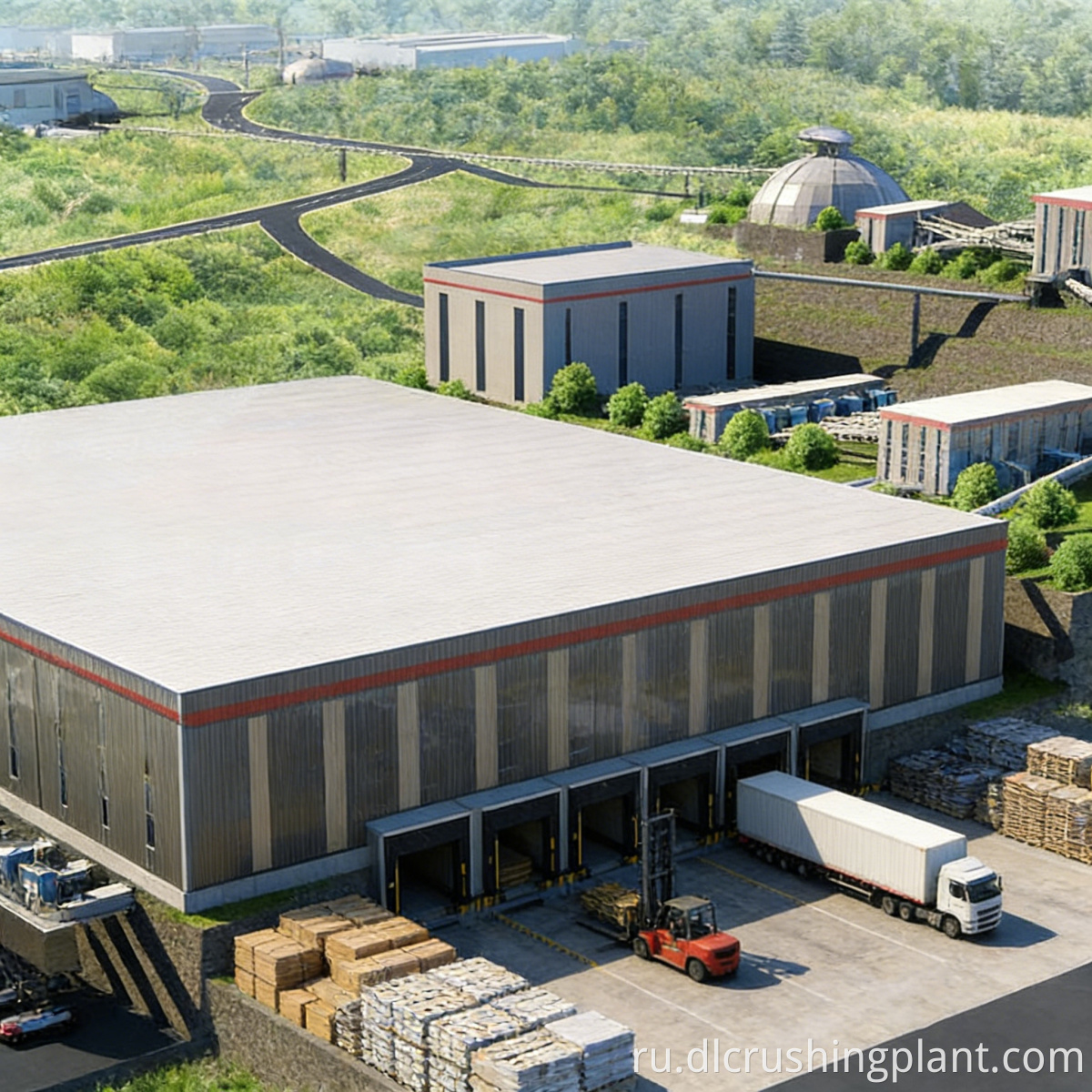

Обзор проекта линии по производству камня

В этом предложении описывается линия по производству заполнителя известняка с годовой производительностью 10 миллионов метрических тонн и производительностью 3000 метрических тонн в час, полностью спроектированная, поставленная и установленная компанией Zhongyu Dingli. Основные проблемы, с которыми сталкиваются сверхкрупные рудники, включают три основные проблемы: трудности с получением разрешений на землепользование, сложность параллельной эксплуатации и обслуживания нескольких дробилок, а также значительное давление со стороны соблюдения экологических стандартов. В основе решения лежит мощная молотковая дробилка PCZ в качестве основной одноступенчатой ​​дробилки последней ступени. Используя свойства мягких пород известняка, компания достигает сверхвысокой производственной мощности в 3000 метрических тонн в час при минимальном количестве единиц оборудования и кратчайшем технологическом процессе. Вся линейка имеет интенсивную и компактную компоновку. За счет трехмерного штабелирования оборудования и оптимизации пространства конвейерной галереи общая занимаемая площадь значительно сокращается. Импульсные рукавные пылесборники DMC обеспечивают полный охват всех точек образования пыли на участках дробления, сортировки и транспортировки, обеспечивая полностью закрытое и чистое производство. В состав готовой продукции входят строительные заполнители трех марок: технопесчаник 0–5 мм, 10–20 мм и 10–30 мм. Благодаря одной машине и производственной линии, способной перерабатывать 10 миллионов метрических тонн, это эталонное решение для крупных горнодобывающих предприятий, стремящихся максимизировать производительность при минимизации использования земли.

Технологическая схема линии по производству камня

Необработанная известняковая руда равномерно и непрерывно подается в тяжелую молотковую дробилку PCZ через вибрационный питатель ZGC, где одна установка осуществляет первичное дробление крупных кусков сырья со скоростью 3000 метрических тонн в час. После дробления материал подается через полностью закрытые ленточные конвейеры на многоступенчатый вибрационный грохот для сортировки. В зависимости от размера частиц различают три спецификации готовых заполнителей: искусственный песок 0–5 мм, 10–20 мм и 10–30 мм. Затем каждый сорт транспортируется по закрытым желобам и ленточным конвейерам в соответствующий силос. Вся линия оснащена комплектом импульсно-струйных рукавных пылесборников DMC для сбора пыли при отрицательном давлении. Выбросы пыли в каждой точке образования пыли составляют менее 20 миллиграммов на кубический метр, что позволяет всей линии выполнять весь процесс — от сырья до готового продукта — экологически чистым и высокопроизводительным способом в компактной и малогабаритной компоновке.

Линия по производству камня, объем услуг EPC

Мы предоставляем комплексные услуги EPC «под ключ», включающие в себя обследование горных работ на месте, оптимизацию трехмерной пространственной компоновки, проектирование процессов, изготовление компактного оборудования по индивидуальному заказу, полномасштабное производство и поставку оборудования, монтаж и ввод в эксплуатацию, обучение операторов, приемку производственных мощностей и управление эксплуатацией и техническим обслуживанием. На этапе проектирования мы концентрируемся на трехмерном пространственном планировании, оптимизируя традиционные плоские планировки до компактных многоуровневых конфигураций, чтобы уменьшить занимаемую площадь на 20–30 процентов. На этапе установки модульная сборка сокращает время строительства на месте. После ввода в эксплуатацию проводится 72-часовой непрерывный пробный запуск с реальным исходным материалом для калибровки основных показателей, таких как производственная мощность, размер частиц и выбросы пыли по каждому элементу. Эксплуатация и техническое обслуживание включают в себя контроль срока службы изнашиваемых деталей, профилактическую замену и дистанционную диагностику неисправностей.

Практические примеры проекта линии по производству камня

На проекте известнякового рудника Тхань Хоа во Вьетнаме с годовой производственной мощностью 10 миллионов метрических тонн используется одноступенчатая тяжелая молотковая дробилка PCZ компактной компоновки в сочетании с системой пылеулавливания рукавного типа DMC. Он начал свою работу в марте 2023 года. Площадь проекта примерно на 25 процентов меньше, чем у традиционных схем с той же производственной мощностью, и он прошел во Вьетнаме экологическую приемочную инспекцию и проверку безопасности шахт с первой попытки. Три сорта заполнителя поставляются на сеть автомагистралей Северного Вьетнама и на цементные заводы, а искусственный песок поставляется непосредственно на заводы по производству товарного бетона в Ханое и прилегающих районах. Отзывы клиентов: "Компактная планировка значительно сэкономила нам на затратах на приобретение земли. Наш объект расположен в гористой местности, где равнинной земли мало и она дорогая. Ваш проект позволил втиснуть мощность в 10 миллионов тонн в занимаемую площадь, обычно необходимую для 6-7 миллионов тонн. Дробилка PCZ работает с производительностью 3000 тонн в час с помощью одной машины, что значительно упрощает график технического обслуживания. Система рукавных фильтров DMC обеспечивает защиту всего объекта от пыли даже при полной производительности эта линия стала эталонным проектом для всех новых карьеров на севере Вьетнама».

Линия по производству камня: часто задаваемые вопросы

Вопрос: Может ли одна мощная молотковая дробилка действительно переработать 3000 метрических тонн в час?

Ответ: Да, серия тяжелых молотковых дробилок PCZ рассчитана на производительность переработки от 1600 до 3500 метрических тонн в час. В условиях, когда прочность известняка на сжатие не превышает 150 МПа, производительность одной установки может достигать 3000 тонн в час. Высокопроизводительная дробильная производственная линия и услуги EPC «под ключ» для шахт. Это достигается в первую очередь за счет большого диаметра ротора и высокой скорости вращения.

Вопрос: Влияет ли компактная планировка на обслуживание оборудования?

О: Нет, это не так. Компактная компоновка достигается за счет трехмерной укладки и оптимизации пространства. Для каждой единицы оборудования по-прежнему зарезервировано достаточное рабочее пространство и подъемные проходы в соответствии со стандартами технического обслуживания, а двери для технического обслуживания и рабочие платформы полностью оборудованы, что позволяет проводить плановые проверки и замену изнашиваемых деталей в обычном режиме.

Вопрос: Можно ли скорректировать три спецификации продукта?

О: Размеры сетки экрана можно изменить по мере необходимости. Стандартные конфигурации включают 0–5 мм, 10–20 мм и 10–30 мм. Клиенты могут добавлять такие спецификации, как 20–40 мм, в зависимости от рыночного спроса, просто регулируя конфигурацию сита. Крупномасштабная производственная линия для дробления и сортировки известняка для горнодобывающих работ.

Вопрос: Значимы ли инвестиции в охрану окружающей среды при годовой производственной мощности в 10 миллионов тонн?

Ответ: Инвестиции в охрану окружающей среды составляют от 8 до 12 процентов от общего объема инвестиций. Блок пылеуловителей с рукавным фильтром DMC отличается низкими эксплуатационными расходами и длительным сроком службы фильтровальных мешков, а его полностью закрытая работа принципиально исключает риск экологических последствий; общая прибыль намного превышает инвестиции.

Вопрос: Можно ли расширить систему, включив в нее больше спецификаций или увеличив долю добычи песка?

А: Да. В конструкции предусмотрены интерфейсы для модулей изготовления песка и формования. Вы можете добавить двухроторную машину для производства песка ZSJ, чтобы увеличить долю производимого песка, или установить формовочную машину для оптимизации формы частиц крупных заполнителей. Инжиниринговые услуги «под ключ» для высокопроизводительного дробления известняка Мы можем предоставить планы поэтапного расширения.

Чтобы получить индивидуальное решение и расценки на производственную линию по дроблению известняка производительностью 10 миллионов тонн в год, оставьте сообщение онлайн или свяжитесь с нашей международной бизнес-группой по электронной почте.
