Линия по производству заполнителей для строительства из речной гальки с полностью замкнутым контуром, многоступенчатое дробление, производство и промывка песка
Применимая отрасль: Энергетика и горнодобывающая промышленность, Строительные работы
Видео осмотр завода: При условии
Отчет о механических испытаниях: При условии
Гарантийный срок на основные компоненты: 1,5 года
Основные компоненты: Двигатель, Несущий, Мотор
гарантийный срок: 1,5 года
Основная точка продажи: Многофункциональный
Возможности поставки ...
транспорт: Ocean
Место происхождения: Китай
Сертификаты : ISO9001/ISO14001/ISO45001/CE
Порт: qingdao
Вид оплаты: T/T,D/P,L/C
Инкотермс: FOB,CFR,CIF,EXW,FAS,FCA
Упаковка и доставка
Продажа единиц жилья:
Set/Sets

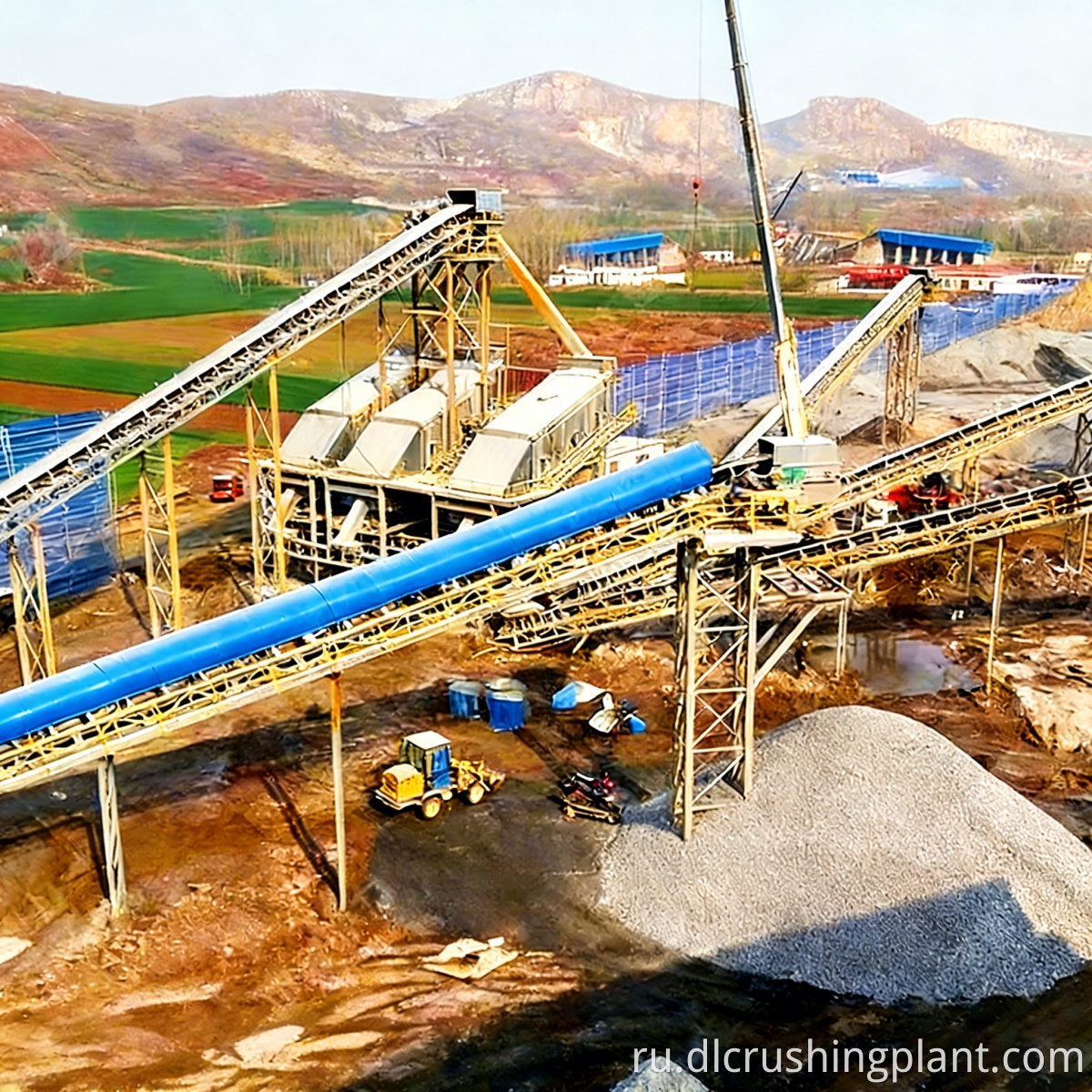

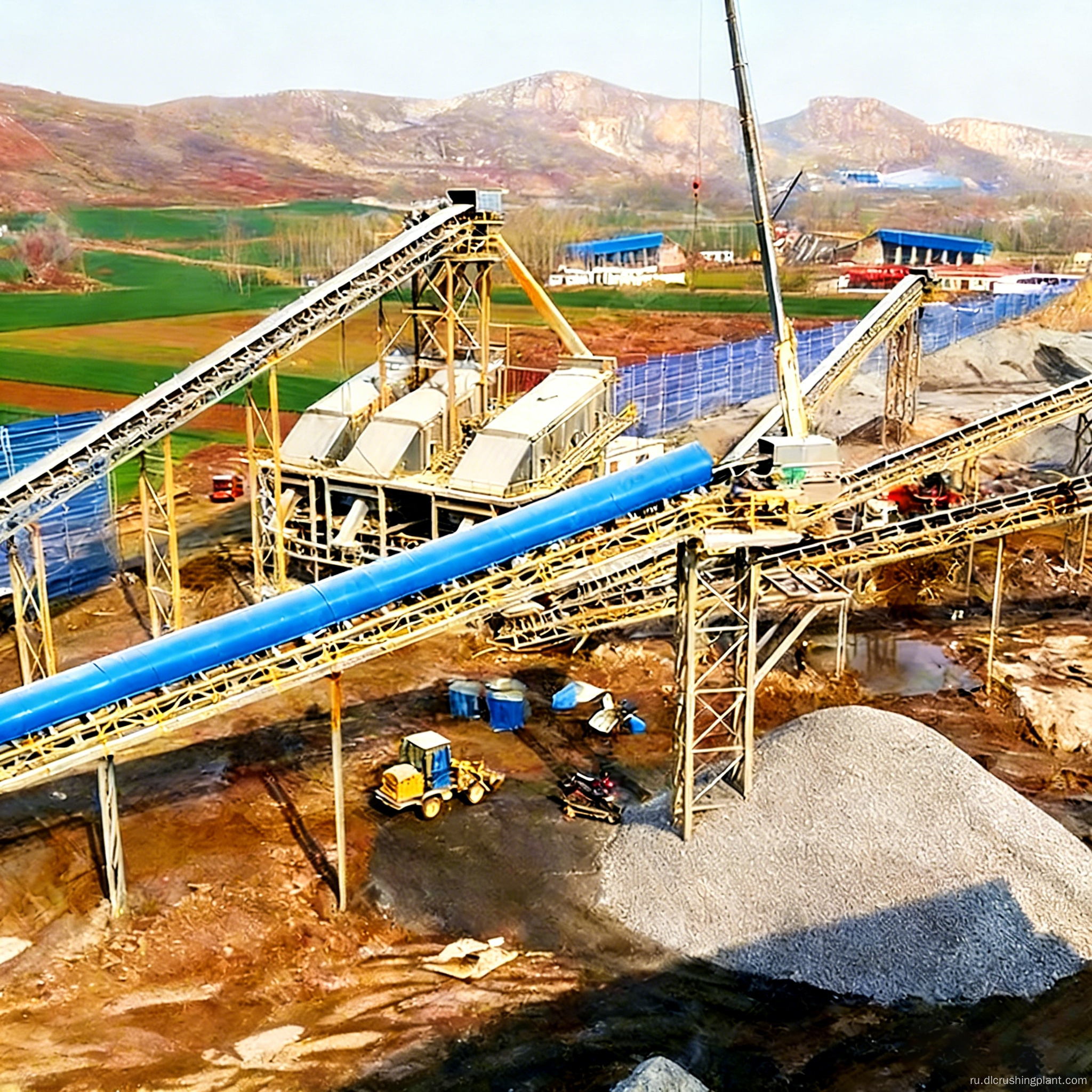

Проект «под ключ» по производству высококачественного искусственного песка на основе речной гальки
Обзор проекта линии дробления гальки
Эта производственная линия была разработана компанией Zhongyu Dingli специально для речной гальки высокой твердости (около 7 по шкале Мооса). Он имеет гибкую конфигурацию с производительностью 50–800 тонн в час и имеет гарантию 1,5 года на всю машину. Система объединяет первичное дробление щековой дробилкой, вторичное дробление конусной дробилкой, ударное производство песка, четырехступенчатую классификацию и промывку песка ковшовым колесом, обеспечивая выход песка 86% с однородной кубической формой и градацией частиц в готовом продукте.
К готовой продукции относятся песок крупный (0,5 мм), средний песок (0,35–0,5 мм), мелкий песок (0,25–0,35 мм) и особо мелкий песок (<0,25 мм). Его используют в строительстве, на автомагистралях, мостах, а также в качестве фильтрующего материала на водоочистных сооружениях, полностью заменяя природный речной песок.
Ключевые проблемы: Высокая абразивность речной гальки приводит к быстрому износу молотковых пластин традиционных ударных дробилок; выход песка в масштабах всей отрасли обычно колеблется от 50% до 65%, что приводит к высокому потреблению энергии из-за неэффективной рециркуляции; а неравномерная градация затрудняет удовлетворение требований высококачественных инженерных проектов.
Особенности решения: Дробление слоев конусными дробилками заменяет ударные дробилки, продлевая срок службы футеровки на 65%; принцип ударного пескогенератора «камень-к-камню» обеспечивает выход песка 86%; четырехступенчатая прецизионная классификация позволяет одновременно получать крупный, средний, мелкий и сверхмелкий песок; пескоочиститель с ковшовым колесом обеспечивает содержание грязи <1%; и весь процесс автоматизирован с помощью ПЛК.

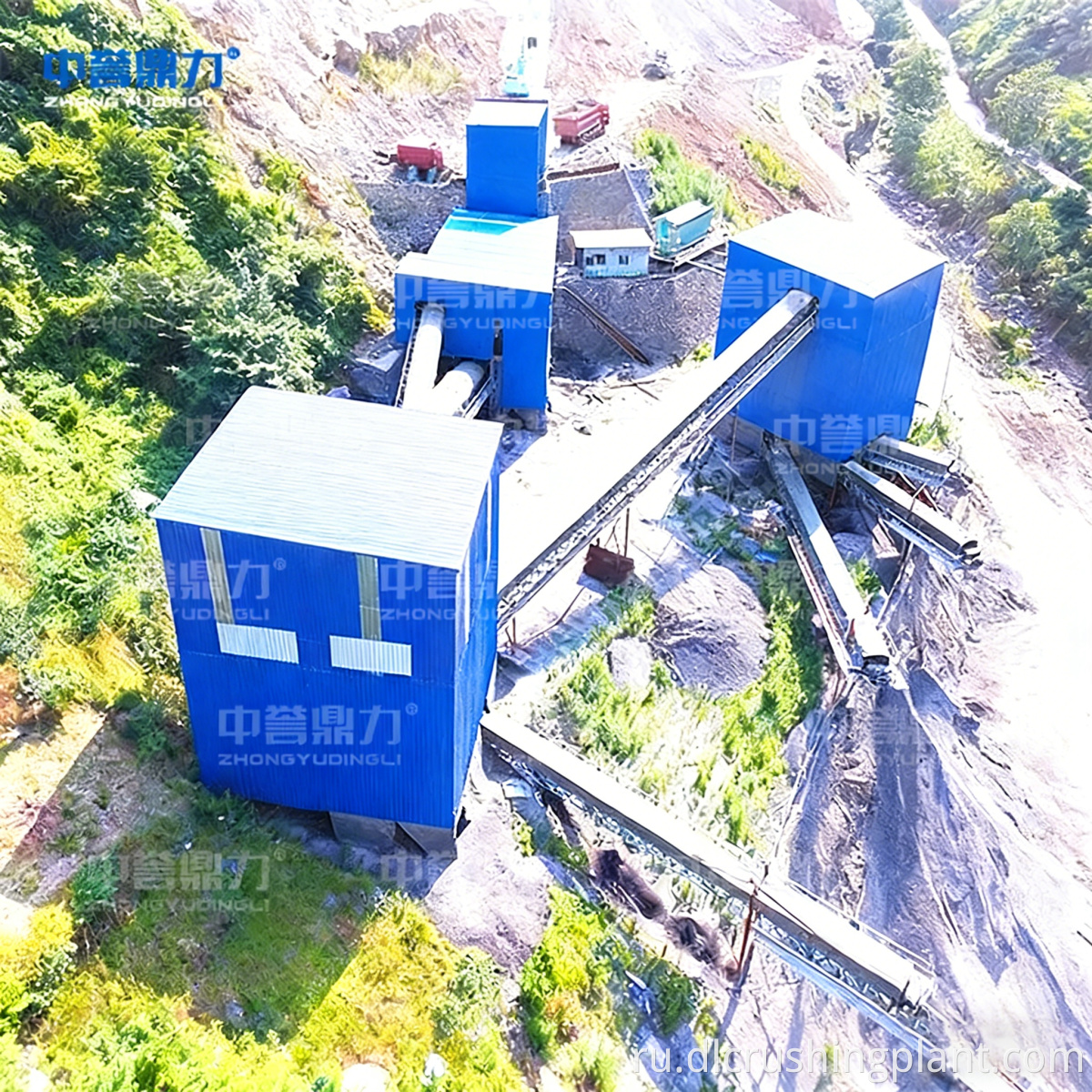

Технологическая схема линии дробления гальки
Первичное дробление щековой дробилки: речная галька подается в щековую дробилку через вибрационный питатель и измельчается до крупности менее 150 мм.
Конусная дробилка тонкого дробления (закрытый цикл): материал поступает в конусную дробилку для ламинарного тонкого дробления; после сортировки квалифицированный материал поступает в секцию изготовления песка, а неквалифицированный материал возвращается на повторное дробление.
Производство ударного песка: В ударном устройстве для изготовления песка используется механизм дробления «камень о камень» для производства искусственного песка кубической формы с выходом песка 86%.
Четырехступенчатая классификация: Круглый вибрационный грохот разделяет материал на четыре сорта — крупный песок, средний песок, мелкий песок и сверхмелкий песок, обеспечивая равномерную градацию.
Промывка, хранение и транспортировка песка: Пескомойка с ковшовым колесом удаляет ил, снижая содержание грязи до <1%; песок транспортируется в герметичной системе в силосы для хранения с рукавным пылеуловителем.
Объем услуг EPC линии дробления гальки
Разработка решения: индивидуальные конфигурации на основе испытаний материалов и целевой градации; обеспечивает 3D-планировку, градационное моделирование и оценку инвестиций.
Производство оборудования: щековые дробилки, конусные дробилки, машины для производства песка, вибрационные грохоты и песколовки исследуются, разрабатываются и производятся независимо. Каждое устройство проходит индивидуальное тестирование перед отправкой и имеет гарантию 1,5 года.
Установка и ввод в эксплуатацию: руководство на месте по фундаментным работам, монтажу и комплексному вводу в эксплуатацию с упором на точную настройку разгрузочного отверстия конусной дробилки и размера сетки сита. Приемочные испытания проводятся при полной нагрузке в течение 72 часов.
Управление эксплуатацией и техническим обслуживанием: Регулярные проверки; плановая замена вкладышей и метателей; удаленная диагностика неисправностей; OEE > 85%.
Практические примеры проекта линии дробления гальки
EPC-проект по производству искусственного песка премиум-класса из речной гальки в Эр-Рияде, Саудовская Аравия. Клиентом является крупный саудовский строительный подрядчик, участвующий в проектах NEOM New City и Riyadh Metro. В связи с полным запретом на добычу природного речного песка в Саудовской Аравии наблюдается массовая нехватка высококачественного искусственного песка.
Компания Zhongyu Dingli поставила производственную линию производительностью 500 тонн в час, оснащенную 1 щековой дробилкой, 2 конусными дробилками, 3 пескогенераторами, 5 вибрационными ситами, 3 установками для промывки песка и системой Интернета вещей на базе ПЛК.
Эксплуатационные данные: Среднемесячная производительность 120 000 тонн, выход песка 86–88%. Частицы игольчатой и хлопьевидной формы <6%, содержание глины <0,5%, соответствует стандартам ASTM C33 и AASHTO. Срок службы футеровок конусных дробилок примерно на 65 % больше, чем у ударных дробилок, а потребление электроэнергии на метрическую тонну песка снижается примерно на 18 %. Готовая продукция теперь стабильно поставляется в новый город NEOM.
Отзывы клиентов: "Замена ударной дробилки на конусную значительно снизила затраты на износ. Выход песка на 86% сократил срок окупаемости, а четырехступенчатая система классификации позволяет осуществлять одновременные поставки множеству клиентов. Мы уверены в 1,5-летней гарантии, и система проработала два года без каких-либо происшествий".
Часто задаваемые вопросы о линии дробления гальки
В1: Как выбрать между конусной дробилкой и ударной дробилкой для переработки речной гальки?
A: Для речной гальки высокой твердости предпочтительным выбором является конусная дробилка; его ламинированный принцип дробления продлевает срок службы футеровки более чем на 60 %. Если требуется лучшая форма частиц, для вторичного формования можно добавить ударную дробилку.
В2: Стабилен ли выход песка 86%?
A: Комбинация тонкого дробления конусной дробилкой и дробления VSI «камень на камень» обеспечивает стабильность; Саудовский проект достиг в среднем 86,5% за три месяца подряд, решение по автоматическому строительству агрегатов продемонстрировало стабильность и надежность.
В3: Можно ли отрегулировать четыре диапазона размеров оценок?
О: Простая замена сетки экрана позволяет вам регулировать точки отсечки размера частиц и коэффициенты выхода; Одна замена занимает примерно 2–3 часа.
В4: На что распространяется гарантия сроком 1,5 года?
О: Сюда входят производственные дефекты, но исключаются детали, подверженные нормальному износу (такие как гильзы, метатели и сетка сита). На изнашиваемые детали доступны приоритетные поставки и льготные цены.
В5: Подходит ли это для производства фильтрующих материалов для очистки воды?
A: Это очень подходит. Четырехступенчатая прецизионная сортировка в сочетании с промывкой ковшового колеса обеспечивает узкий гранулометрический состав и содержание ила <0,5% на линии производства искусственного песка. Уже есть успешные случаи доставки на Филиппины.
