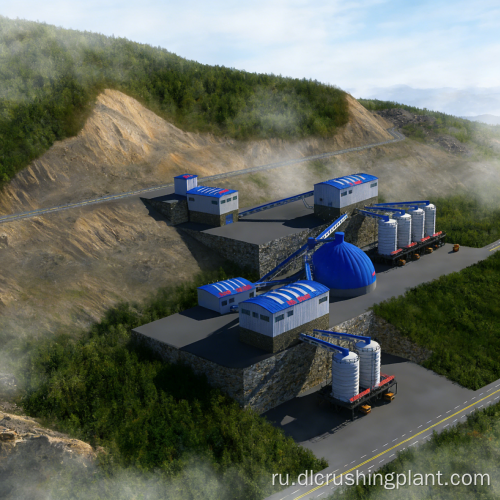

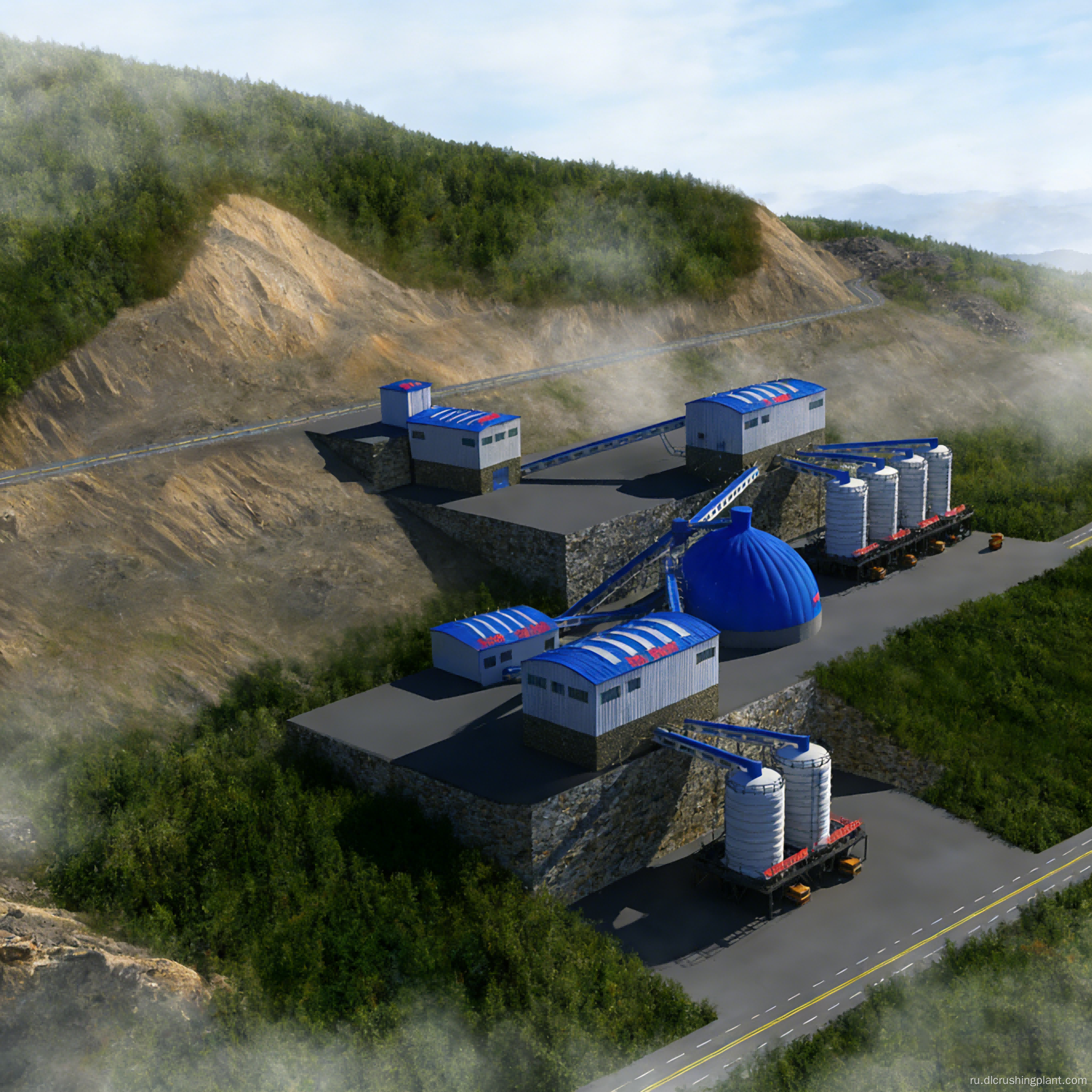

Комплексное решение производственной линии для совместного производства ультрамелких заполнителей и промышленного песка

Многослойное классификационное сито для линии по производству мелкозернистого песка

Обзор проекта линии по производству известнякового песка и заполнителя

Требования к размеру заполнителя в таких областях, как высокопроизводительный бетон, сухие строительные смеси и специальные строительные материалы, намного превышают требования к обычному товарному бетону - требуются сверхмелкие градации заполнителя, такие как 0,4–1 мм и 0–0,4 мм, которые не могут быть удовлетворены методами грубого просеивания на традиционных линиях по производству песка и гравия. Это решение специализируется на производстве ультрамелких известняковых заполнителей и мелкого промышленного песка с проектной производительностью 300 метрических тонн в час. Для первичного дробления используется тяжелая молотковая дробилка PCZ1512, а затем двухроторная пескоделательная машина ZSJ1213 для производства песка замкнутого цикла в сочетании с четырьмя легкими вибрационными ситами тонкой очистки серии YKQ (2 × 2YKQ2460 + 2 × 3YKQ2460), способными одновременно производить четыре сорта ультрамелкого заполнителя — 2–3 мм, 1–2 мм, 0,4–1 мм и 0–0,4 мм, а также мелкий песок 0,5 мм специально для высокопрочного бетона. В легких ситах YKQ используются технологии тонкого просеивания, такие как сетка фортепианной струны, что эффективно решает проблему закупорки пор, вызванную сверхтонкими материалами, при этом эффективность просеивания более чем на 20% выше, чем у обычных сит YKZ.

Линия по производству известнякового песка и заполнителя Индивидуальный технологический процесс

Сырье (известняк, крупные куски) → Вибрационный питатель ZGC1238 (равномерная подача + предварительное сортирование для удаления грунта) → Тяжелая молотковая дробилка PCZ1512 (одноступенчатое дробление с однопроходной обработкой) → Главный ленточный конвейер → 2 вибрационные сита 2YKQ2460 (тонкая сортировка, производящая четыре сорта готового заполнителя: 2–3 мм, 1–2 мм, 0,4–1 мм и 0–0,4 мм) → Материал размером более 3 мм и мелкий порошок размером менее 0,5 мм поступают в буферный бункер → Двухроторная пескоделательная машина ZSJ1213 (производство и формование песка замкнутого цикла) → 2 вибросита 3YKQ2460 (производство заполнителя 2–3 мм + мелкого песка 0–0,5 мм специально для высокопрочного бетона) → Некондиционный материал (>3 мм или <0,5 мм) возвращается по конвейеру в буферный бункер и повторно подается в пескогенератор, образуя полностью замкнутый цикл.

Линия по производству известнякового песка и заполнителя EPC-услуги

Индивидуальный дизайн процессов тестирования сырья и определения размера сверхмелких частиц; изготовление комплектного оборудования (ZGC1238 + PCZ1512 + ZSJ1213 + 4 вибросита YKQ + ленточные конвейеры + электрическая система управления); выбор тонких сит для легких сит YKQ и решений против засорения; монтаж, пуско-наладка и комплексная опытная эксплуатация всей линии; обучение операторов; и гарантированная поставка износостойких деталей и сеток тонкой очистки.

Пример реализации зарубежного проекта линии по производству известнякового песка и заполнителя

Линия по производству песка из известняка производительностью 300 тонн в час в провинции Белуджистан, Пакистан (введена в эксплуатацию в апреле 2024 г.):

Клиентом является поставщик строительных материалов, поддерживающий Китайско-Пакистанский экономический коридор (CPEC) в Пакистане, в первую очередь обслуживающий поставки высокопроизводительного бетона для порта Гвадар и проектов строительства автомагистралей. Требования к размеру заполнителя чрезвычайно точны: для высокопроизводительного морского бетона C60 необходимы сверхмелкие заполнители размером 0,4–1 мм и 0–0,4 мм. Наша компания разработала решение, включающее мощную молотковую дробилку PCZ1512, двухроторную машину для изготовления песка ZSJ1213 и четыре вибросита тонкого помола YKQ, что позволяет одной линии производительностью 300 тонн в час одновременно производить пять сортов сверхтонкой готовой продукции. После начала производства эффективность просеивания ультрамелкого заполнителя толщиной 0,4 мм достигла 92% (по сравнению с примерно 70% при использовании обычных сит), а готовый продукт полностью используется в высокопроизводительном бетоне для волноломов и доков порта Гвадар, достигая прочности на сжатие C65.

"Система сверхтонкого просеивания замечательна. Теперь мы производим заполнители размером 0,4–1 мм и менее 0,4 мм, которые мы просто не могли производить раньше. Наш морской бетон C60+ для порта Гвадар теперь соответствует международным спецификациям, а эффективность просеивания намного выше, чем у нашей предыдущей установки". — Главный инженер, Balochistan Construction Materials, Пакистан

Часто задаваемые вопросы о линии по производству известнякового песка и заполнителя

Вопрос: В чем разница между легким экраном YKQ и стандартным экраном YKZ?

Ответ: Серия YKQ — это легкие вибрационные грохоты, специально разработанные для просеивания мелкозернистых материалов. Он имеет низкую амплитуду и высокую частоту, а в сочетании с сетчатыми или полиуретановыми мелкоячеистыми ситами эффективно решает проблему засорения сверхмелких материалов размером менее 0,4 мм. Линия по производству мелкого песка и гравийного заполнителя. Ее эффективность просеивания более чем на 20% выше, чем у сверхмощных сит YKZ, что делает ее особенно подходящей для сортировки ультрамелких заполнителей в диапазоне 0–3 мм.

Вопрос: Каковы области применения сверхмелких заполнителей размером менее 0,4 мм?

Ответ: Сверхмелкие заполнители размером 0–0,4 мм являются ключевым сырьем для производства специальных строительных материалов, таких как высокопрочный бетон, самоуплотняющийся бетон, сухие строительные смеси и растворы. Они заполняют зазор между частицами цемента и обычным мелким песком, улучшая удобоукладываемость и плотность бетона, одновременно повышая прочность на сжатие и долговечность. Сверхтонкое дробление и изготовление песка из известняка с использованием системы с двумя роторами.

Вопрос: Почему двухроторная машина для производства песка подходит для производства сверхтонкого песка?

Ответ: В двухроторной пескоделательной машине ZSJ1213 два ротора вращаются с высокой скоростью в противоположных направлениях. Материал подвергается множественным ударам и столкновениям между роторами, что приводит к высокой степени измельчения и мелкому, контролируемому размеру частиц на выходе. Доля частиц размером 0–0,5 мм в конечном продукте может достигать более 60%, а форма частиц округлая, очень напоминающая природный песок, что делает его идеальным оборудованием для производства сверхтонкого искусственного песка. Мощное молотковое дробление на комплексной линии по производству известнякового песка.
