Надежное оборудование для дробления известняка производительностью от 800 до 900 т/ч, высокоэффективное производство мульти-спецификации

Производственная линия дробления известняка Zhongyu Dingli производительностью 800-900 тонн в час представляет собой полностью интегрированную систему «под ключ», разработанную специально для известняка средней твердости (по шкале Мооса 3) и низкой абразивности. Конфигурация основного дробления использует подход «тяжелого молоткового дробления и ударного формования» с использованием одного комплекта тяжелой молотковой дробилки PCZ1620 с подтвержденной производительностью 800-1000 тонн в час для первичного измельчения и одного комплекта молотковой дробилки XPC1216 для вторичного формования и улучшения геометрии частиц. Подача материала контролируется одним комплектом вибрационного питателя DLZGC2050 производительностью 800-1500 тонн в час для обеспечения равномерной и непрерывной подачи в первичную дробилку. Три комплекта вибрационных сит 3YKZ3070, каждый мощностью 400–500 тонн в час, обеспечивают многоступенчатую прецизионную классификацию готовых заполнителей по размерам 0–5 мм, 5–10 мм, 10–20 мм и 20–31,5 мм. Дополнительный пескогенератор (ударная дробилка с вертикальным валом) перерабатывает мелкие фракции известняка в высококачественный искусственный песок со стабильной градацией. Общая установленная мощность 730–780 кВт обеспечивает потребление энергии всего 2,2–2,8 кВтч на тонну готового продукта, что представляет собой снижение на 15–20 % по сравнению с традиционными конфигурациями многоступенчатого дробления. Во всех изнашиваемых компонентах используются стальные накладки с высоким содержанием марганца, срок службы которых вдвое превышает стандартные отраслевые спецификации. Система оснащена интеллектуальной системой управления с ПЛК и сенсорным экраном, поддерживающей запуск и остановку одной кнопкой, мониторинг нагрузки в реальном времени и самодиагностику неисправностей.

Обзор проекта

Крупномасштабные карьеры известняка, цементные заводы, склады заполнителей и программы строительства инфраструктуры требуют непрерывной подачи высокопроизводительного заполнителя с постоянным размером частиц, минимальным образованием порошка и низкими затратами энергии на тонну. Обычные схемы многоступенчатого дробления известняка усложняют процесс по сравнению с известняком средней твердости, что приводит к ненужному расходу энергии и ускоренному износу оборудования. Линия Zhongyu Dingli производительностью 800-900 тонн в час решает эту проблему, проектируя всю систему специально с учетом характеристик известняка, заменяя сложные многоступенчатые конфигурации твердых пород оптимизированным тяжелым молотом и последовательностью дробилок, которая снижает потребление энергии при сохранении качества продукции. Конструкция скрининга и переработки с замкнутым циклом обеспечивает постоянный возврат негабаритного материала на реклассификацию, исключая потери материала и стабилизируя выход готовой продукции. Стабильность производительности гарантируется в диапазоне колебаний менее 5% при непрерывной работе 24 часа в сутки, 7 дней в неделю, что подтверждено успешной реализацией проекта по добыче известняка производительностью 800–1000 тонн в час. Система подходит для крупных карьерных работ в горных или отдаленных регионах, подготовки сырья для цементных заводов, поставок коммерческого бетона, а также производства заполнителей для строительства дорог и мостов.

Ход процесса

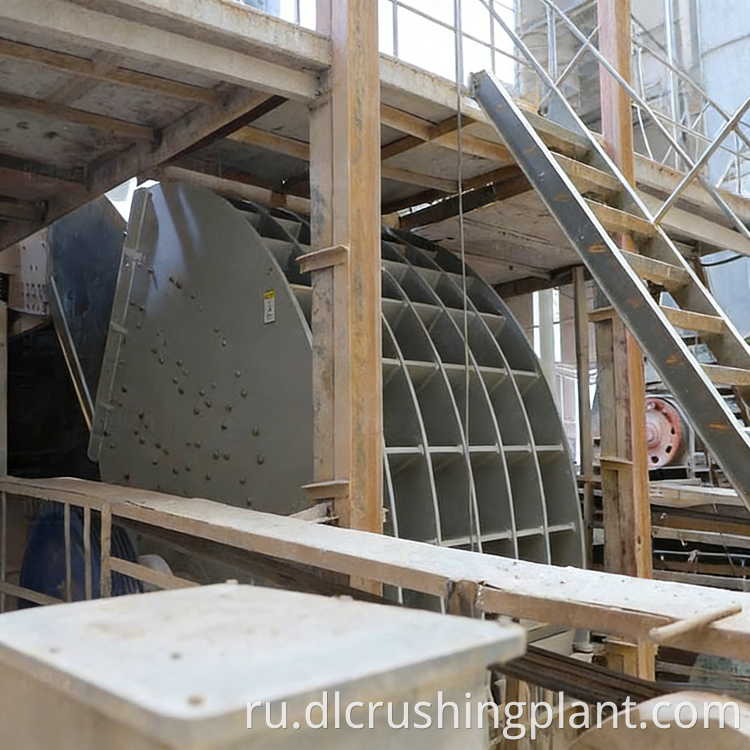

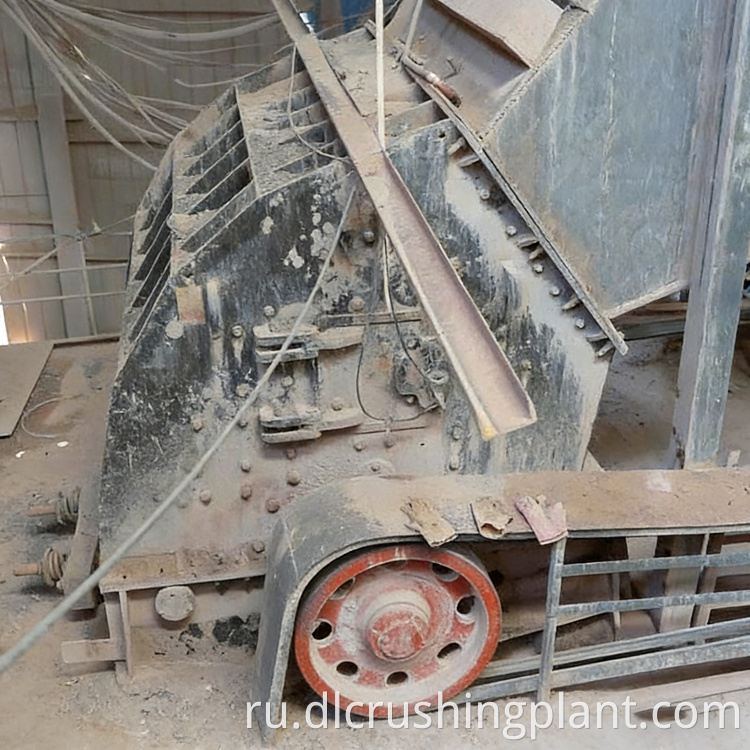

Необработанный известняк подается из карьера или отвала с помощью мощного оборудования в вибрационный питатель DLZGC2050, который подает контролируемый и равномерный поток материала в тяжелую молотковую дробилку PCZ1620 для первичного измельчения крупных блоков сырья. Первичный измельченный известняк подается по ленте в молотковую дробилку XPC1216 для вторичного формования, которое измельчает размер частиц и улучшает кубическую геометрию для удовлетворения требований к форме готового заполнителя. Формованный материал поступает на трехступенчатую систему вибрационного сита 3YKZ3070 для точной классификации по размеру на фракции готового заполнителя 0-5 мм, 5-10 мм, 10-20 мм и 20-31,5 мм. Негабаритный материал, отбракованный ситами, возвращается в дробилку по замкнутому контуру для переработки до тех пор, пока он не будет соответствовать целевым характеристикам. Мелкие фракции известняка, предназначенные для производства песка, направляются в опциональную пескоделательную машину для дальнейшего ударного дробления в вертикальном валу для получения искусственного песка с контролируемой градацией и текстурой поверхности. Для проектов, требующих промытого песка, дополнительная стадия промывки песка с системой оборотной воды, обеспечивающей степень повторного использования воды 85% или выше, обрабатывает мелкие фракции для удаления глины и пыли перед тем, как готовый продукт будет обезвожен и отправлен на склад. Выбросы пыли на протяжении всего процесса контролируются импульсными пылесборниками, обеспечивающими эффективность улавливания 99% и выше и выбросы пыли менее 20 мг на кубический метр.

Содержание услуги EPC

Zhongyu Dingli предоставляет комплексные услуги EPC «под ключ» для производственной линии дробления известняка производительностью 800-900 тонн в час, опираясь на более чем 20-летний опыт производства дробильного оборудования. На этапе инженерного проектирования техническая группа анализирует характеристики известнякового материала, планировку карьера, целевые характеристики продукта и требования к производительности, ссылаясь на проверенную конфигурацию проекта производительностью 800–1000 тонн в час, чтобы разработать оптимизированную компоновку линии с минимальными требованиями к гражданскому строительству. В ходе производства все основное оборудование, включая тяжелую молотковую дробилку PCZ1620, молотковую дробилку XPC1216, вибрационный питатель DLZGC2050, вибрационные грохоты 3YKZ3070 и опциональный пескогенератор, производится собственными силами и перед отправкой подвергается строгим испытаниям на производительность и износ. Для установки и ввода в эксплуатацию Zhongyu Dingli отправляет на объект опытных инженеров-проектировщиков для управления сборкой оборудования, интеграцией ленточного конвейера, конфигурацией системы управления ПЛК и проверкой производительности при полной нагрузке на целевую производительность 800-900 тонн в час. На этапе эксплуатации и технического обслуживания компания обеспечивает круглосуточную удаленную техническую поддержку, 18-месячную гарантию на всю линейку, глобальную доставку запасных частей в Азию, Африку, Европу и Америку, а также программы планового технического обслуживания для поддержания долгосрочной стабильной и высокоинтенсивной работы.

Проектные случаи и данные

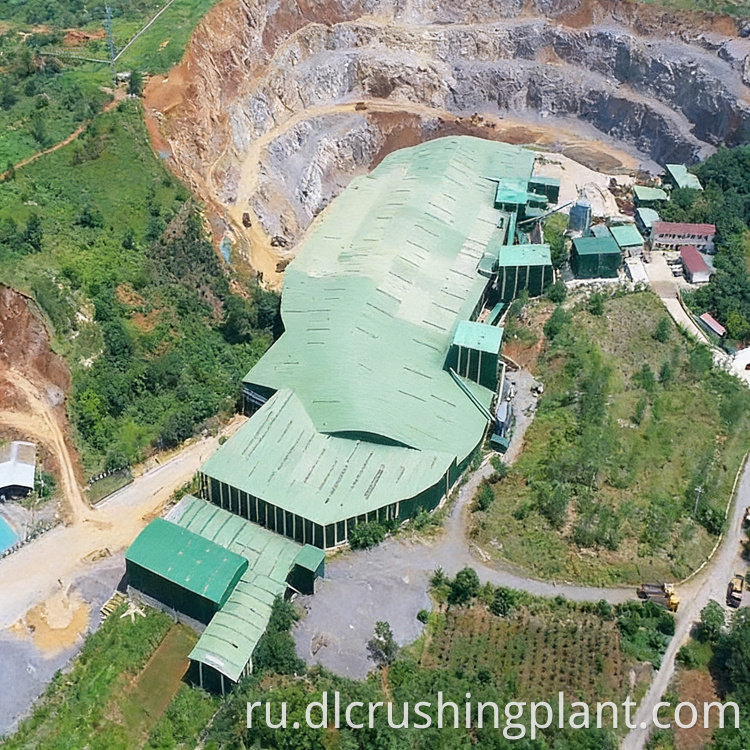

Zhongyu Dingli успешно реализовала проект по дроблению известняка производительностью 800-1000 тонн в час, который служит прямым техническим эталоном для этой конфигурации производственной линии. В ходе проекта была подтверждена стабильная производительность 800–900 тонн в час с диапазоном колебаний мощности менее 5 % при непрерывной работе в режиме 24/7, что продемонстрировало надежность комбинации дробилок PCZ1620 и XPC1216 для крупномасштабной переработки известняка. Качество готового заполнителя неизменно соответствует строгим строительным стандартам: содержание игольчатых частиц не превышает 8% во всех классах спецификации, что подтверждает эффективность вторичного этапа формования. Энергетическая эффективность системы, составляющая 2,2–2,8 кВтч на тонну готового продукта, представляет собой улучшение на 15–20 % по сравнению с традиционными конфигурациями дробления известняка, обеспечивая измеримую экономию эксплуатационных затрат при крупносерийном производстве. Система пылеулавливания достигает эффективности более 99% при выбросах менее 20 мг на кубический метр, что соответствует экологическим требованиям во многих международных регионах присутствия, включая Азию, Африку и Южную Америку.

Часто задаваемые вопросы

Вопрос 1: Почему для известняка предпочтительнее использовать комбинацию тяжелой молотковой дробилки и формовочной дробилки, а не щековую дробилку и конусную дробилку?

Умеренная твердость известняка по шкале Мооса 3 и низкая абразивность делают его хорошо подходящим для дробления тяжелым молотком и ударного дробления, при котором первичное и вторичное измельчение достигается за меньшее количество стадий, чем при использовании щековой конусной конфигурации, предназначенной для более твердых пород. Тяжелая молотковая дробилка обеспечивает высокую производительность за один проход при меньших энергозатратах, а формовочная дробилка улучшает кубичность частиц на одной дополнительной стадии. Эта двухступенчатая конфигурация снижает общую установленную мощность, упрощает технологический процесс, сводит к минимуму образование известнякового порошка в результате чрезмерного дробления и продлевает срок службы хвостовика за счет уменьшения требуемой силы дробления по сравнению с конфигурациями с твердыми породами, что приводит к снижению затрат энергии на тонну и уменьшению частоты технического обслуживания.

Вопрос 2: Как система просеивания с замкнутым контуром обеспечивает стабильное качество продукции при производительности 800–900 тонн в час?

Три комплекта вибрационных сит 3YKZ3070 непрерывно классифицируют весь измельченный материал и возвращают любую фракцию, размер которой не соответствует заданному размеру, в дробилку для переработки, не позволяя ей пройти на склад готовой продукции. Такая конструкция с замкнутым контуром гарантирует, что каждая тонна готового заполнителя, доставленного на склад, прошла сортировку и подтвердила соответствие требованиям по размеру частиц. При производительности 800–900 т/ч конфигурация с тремя ситами обеспечивает производительность каждой установки 400–500 т/ч, сохраняя загрузку отдельных сит в пределах номинального диапазона производительности и сохраняя точность классификации. Результатом является уровень квалификации готовой продукции, стабильно превышающий 95% по всем четырем классам спецификации.

Вопрос 3: Какую поддержку компания Zhongyu Dingli оказывает зарубежным проектам по дроблению известняка в отдаленных местах?

Zhongyu Dingli обеспечивает комплексную поддержку удаленных международных проектов с помощью своей глобальной модели обслуживания EPC. Техническая группа разрабатывает компоновку линии, чтобы свести к минимуму требования к гражданскому строительству и оптимизировать ее для местных условий, а все оборудование поставляется полностью собранным и протестированным для упрощения установки на месте. Опытные инженеры по вводу в эксплуатацию выезжают на объект для настройки оборудования и проверки его работоспособности, а дополнительная интеграция с мобильной дробилкой устраняет необходимость в тщательной подготовке площадки в гористой или неровной местности. Поддержка после ввода в эксплуатацию включает в себя круглосуточный удаленный технический мониторинг, 18-месячную гарантию на всю линию и поставку запасных частей по всему миру в Азию, Африку, Европу и Америку, гарантируя, что критически изнашиваемые компоненты, включая футеровки дробилок и панели сит, будут доступны с минимальным временем выполнения заказа, независимо от местоположения проекта.
