Проект по расширению мощности и повышению качества старой линии по добыче известняка Формирование молотковой дробилки и четырехступенчатая сортировка

План модернизации и реконструкции линии по производству известняка

Обзор проекта линии по производству известнякового заполнителя

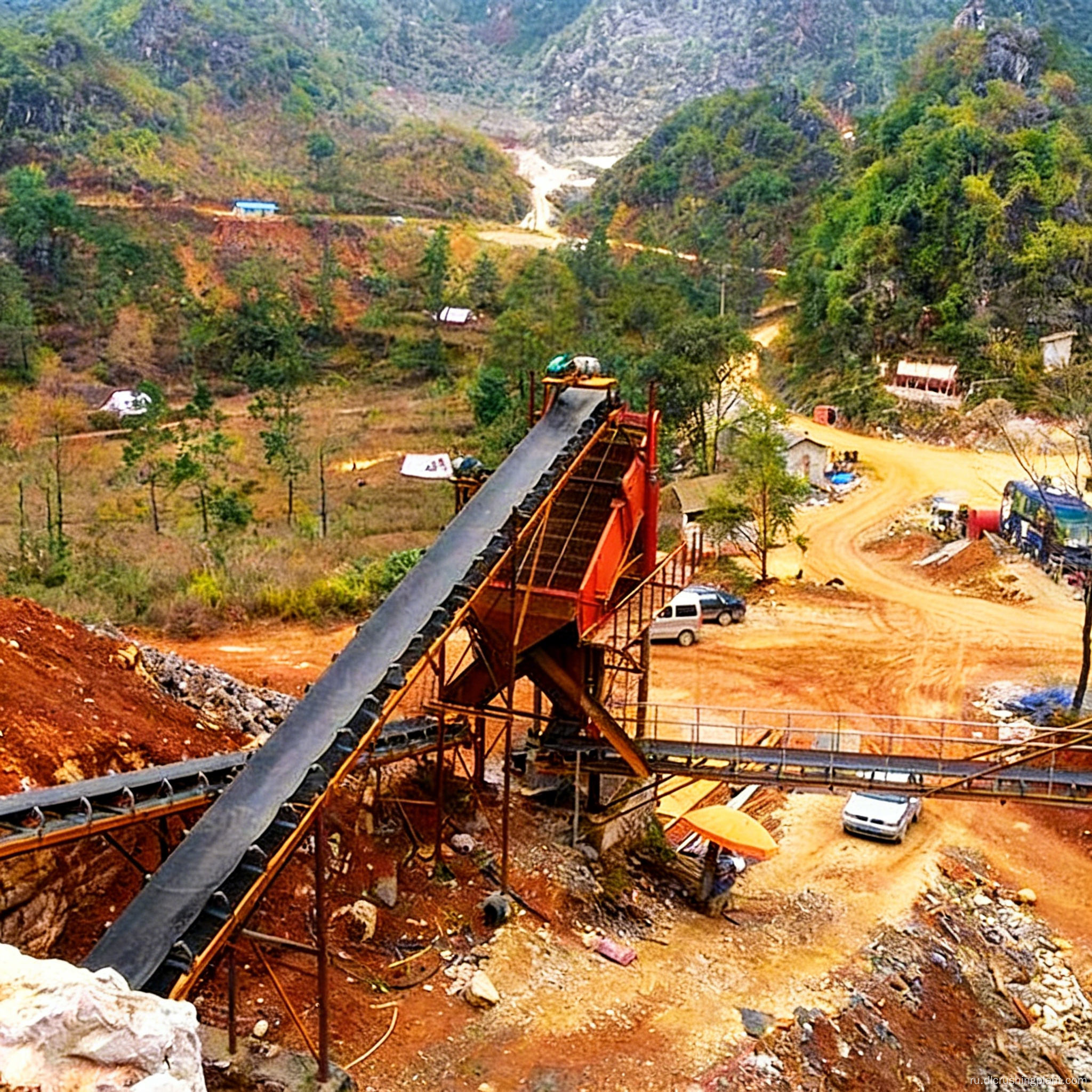

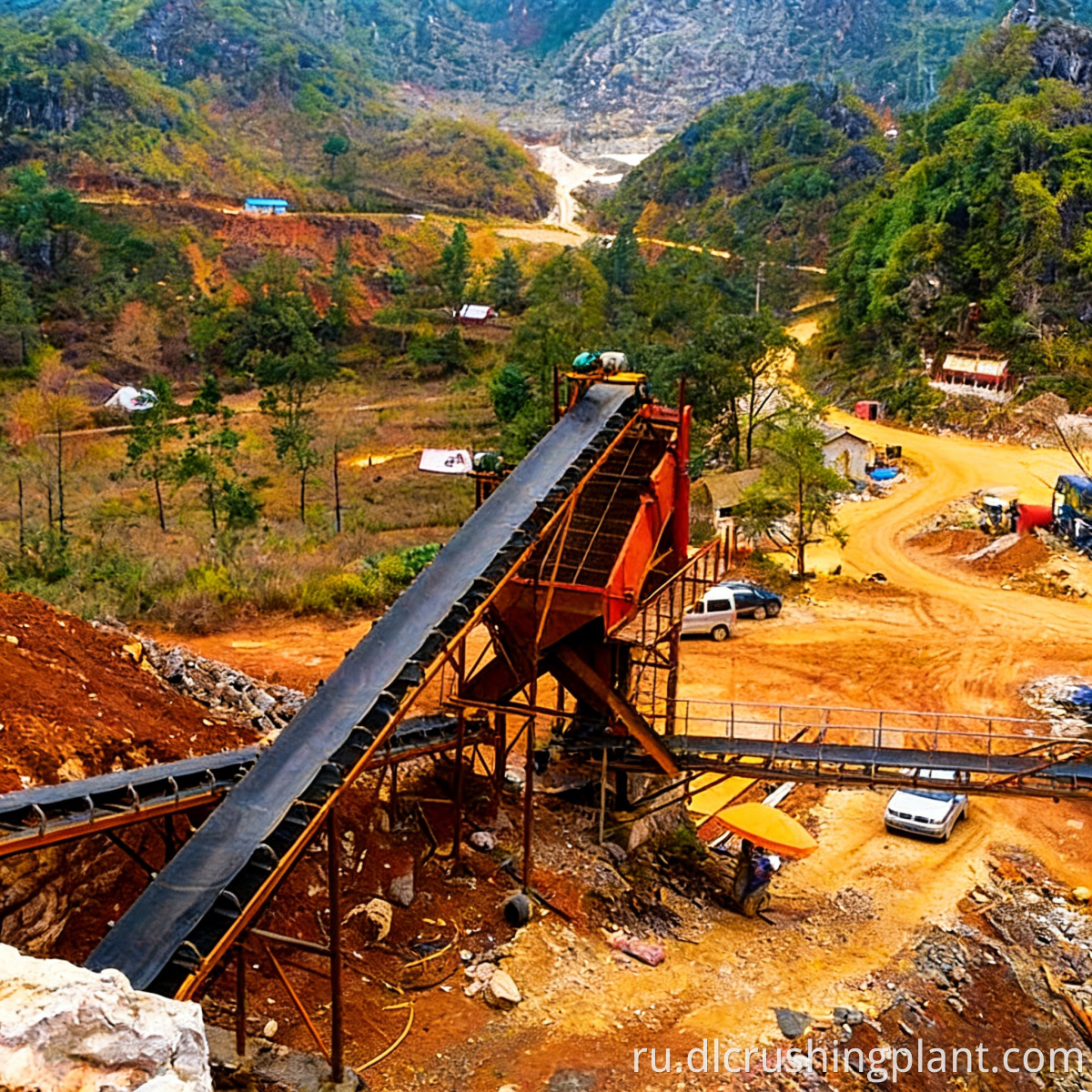

Эта линия по производству известнякового заполнителя производительностью 100–160 тонн в час представляет собой проект модернизации существующей системы щековой дробилки. На базе существующей установки первичного дробления заказчика была добавлена ​​сверхмощная молотковая дробилка PCZ1308 в качестве блока формования и рециркуляции, работающая в сочетании с четырехдековым круглым вибрационным грохотом YK2260 для производства четырех сортов готового щебня. Производственная линия имеет ступенчатую компоновку, что позволяет материалу, выгружаемому из щековой дробилки, поступать непосредственно под действием силы тяжести к загрузочному входу молотковой дробилки, что устраняет необходимость в промежуточном ленточном конвейере и значительно снижает затраты на гражданское строительство и требования к земле.

Ключевые проблемы: Существующая производственная линия щековой дробилки производила заполнитель только одного размера, что приводило к ограниченным техническим характеристикам, плохой форме частиц и низкой стоимости продукта; полный снос и реконструкция потребовали бы чрезмерных инвестиций, поэтому клиент искал недорогую модернизацию на основе существующего оборудования.

Основные моменты решения: Сохранение существующей щековой дробилки для первичного дробления снижает инвестиции; добавление мощной молотковой дробилки PCZ1308 для вторичного формования и дробления позволяет одной установке одновременно выполнять как формование, так и рециркуляцию для повторного дробления; ступенчатая конструкция гравитационного потока исключает использование промежуточной конвейерной ленты, что снижает как затраты на строительство, так и энергопотребление; Четырехслойное сито YK2260 разделяет четыре размера готового заполнителя за один проход, что увеличивает производительность продуктовой линии в четыре раза.

Технологическая схема индивидуальной линии по производству известнякового заполнителя

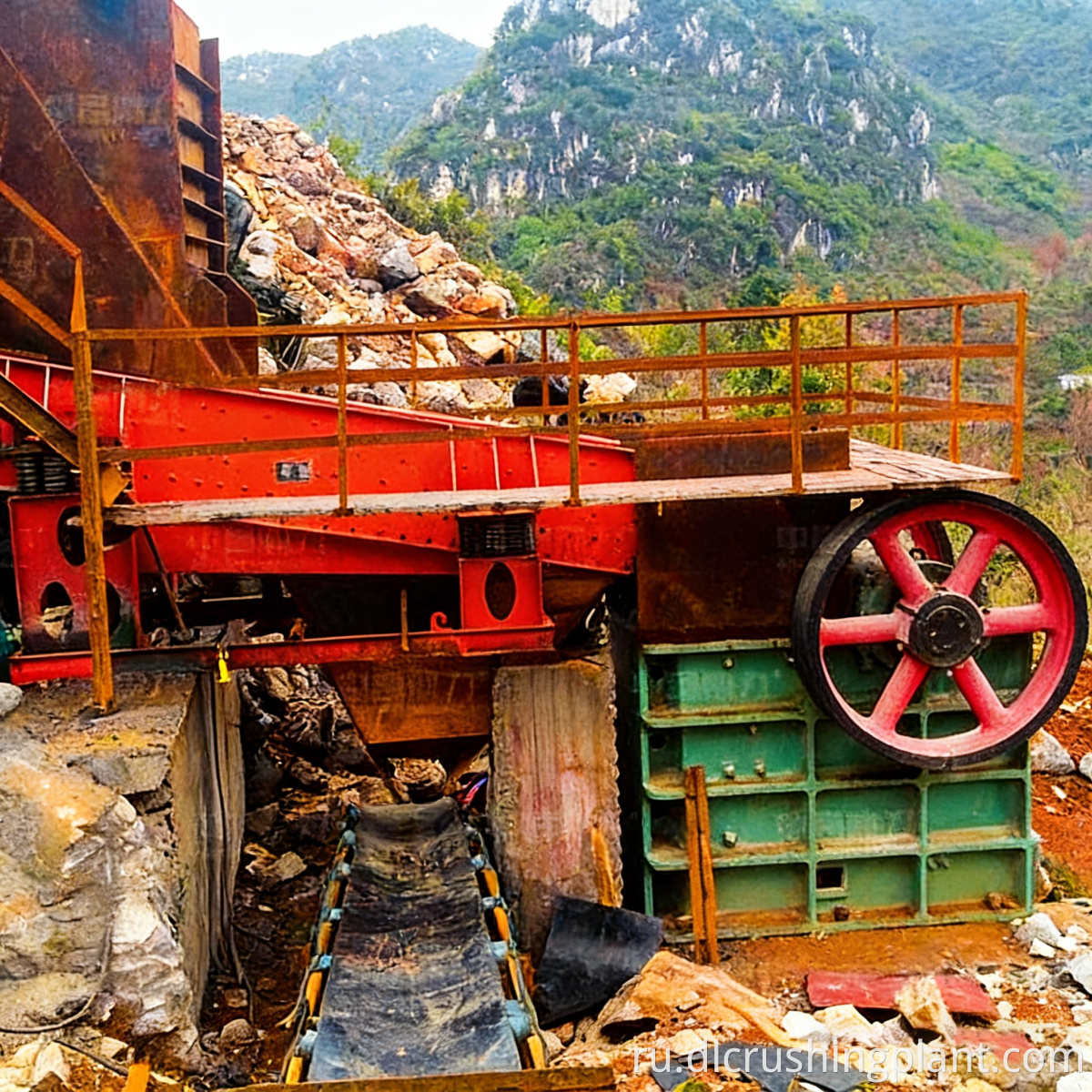

Существующая щековая дробилка для грубого дробления известняка → Ступенчатая гравитационная подача непосредственно в сверхмощную молотковую дробилку PCZ1308 (выполняющая как формование, так и рециркуляцию для повторного дробления) → Измельченный и смешанный материал поступает в четырехдековый круглый вибрационный грохот YK2260 для последовательного просеивания → Готовый щебень четырех марок хранится отдельно → Негабаритный материал с каждого сита возвращается в PCZ1308 для повторного дробления в системе замкнутого цикла. Весь процесс требует только добавления одного основного агрегата и одной сортировочной машины без каких-либо изменений в существующей секции щековой дробилки.

Линия по производству известнякового заполнителя Объем услуг EPC

Проектирование решения: обследование площадки и оценка существующей линии, повторная проверка руды, разработка схемы поэтапной модификации, а также выбор и подбор нового оборудования. Производство оборудования: Полное собственное производство тяжелой молотковой дробилки PCZ1308, четырехдекового кругового вибрационного грохота YK2260, вспомогательных систем транспортировки и пылеулавливания и т. д. с сертификацией CE/ISO. Монтаж и ввод в эксплуатацию: установка нового оборудования и комплексные испытания существующей линии для достижения полной производственной мощности выполняются в течение 7–12 дней. Управление эксплуатацией и техническим обслуживанием: обучение операторов, гарантия 1 год и поставка изнашиваемых деталей (головки молотков и сетки сит).

Пример зарубежного проекта линии по производству известнякового заполнителя

Проект модернизации линии по производству известняка в Куангнине во Вьетнаме: Существующая линия по производству щековой дробилки PE600×900 клиента производила известняковый порошок только одной спецификации (0–5 мм). Благодаря добавлению мощной молотковой дробилки PCZ1308 и четырехдекового грохота YK2260 со ступенчатой ​​компоновкой и гравитационным потоком линия теперь производит заполнители четырех размеров. Производственная мощность увеличилась с 80 метрических тонн в час до 150 метрических тонн в час, а добавленная стоимость продукции утроилась. Инвестиции в модернизацию составили лишь 30% стоимости нового завода.

Отзывы клиентов: "Мы преобразовали нашу старую линию щековой дробилки с одной спецификацией в агрегатную установку с четырьмя продуктами за 30% от стоимости новой конструкции. Конструкция самотечного потока устранила необходимость в дополнительных конвейерах. PCZ1308 измельчает и формирует материал за один проход. Это было лучшее решение по модернизации, которое мы когда-либо принимали".

Часто задаваемые вопросы о линии по производству известнякового заполнителя

Вопрос: Можно ли модернизировать любую модель существующей щековой дробилки?

О: Все щековые дробилки серии PE (PE600×900, PE750×1060 и т. д.) подходят для модернизации. EPC-решение для расширения линии по производству известняка щековыми и ударными дробилками Прежде чем разрабатывать индивидуальное решение, необходимо провести обследование высоты разгрузки щековой дробилки и доступного пространства на месте, чтобы подтвердить осуществимость ступенчатой ​​компоновки. Чем больше щековая дробилка, тем выше модель молотковой дробилки PCZ, которая может быть соединена с ней. Дальнейшая обработка после модернизации и модернизации щековых дробилок на небольших шахтах.

Вопрос: На какой срок потребуется приостановить производство во время модернизации?

О: Проектирование и изготовление оборудования занимает примерно 30 дней, монтаж и пуско-наладка на объекте — 7–12 дней. План модернизации дробильной линии Добавление тяжелой молотковой дробилки Мы рекомендуем клиентам выполнять модернизацию в межсезонье или во время накопления сырья, чтобы минимизировать потери из-за простоя производства.
