Эффективная система дробления известняка с двухступенчатым дроблением и сортировкой для производства заполнителя различного назначения

Обзор проекта

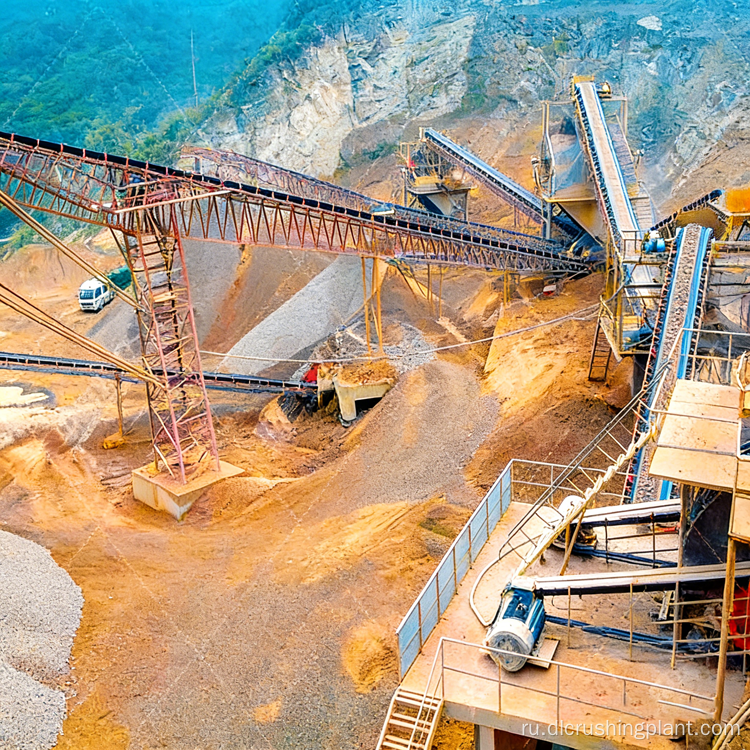

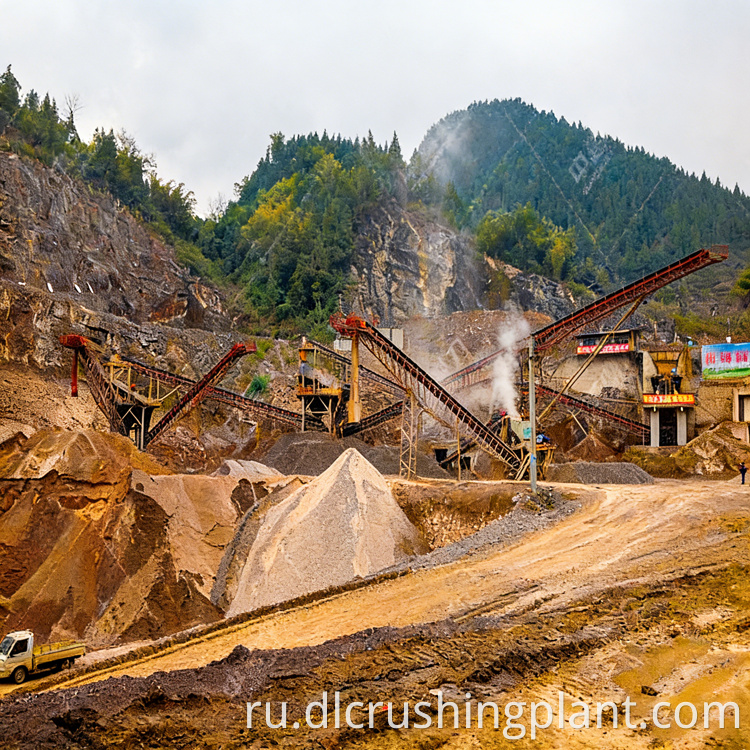

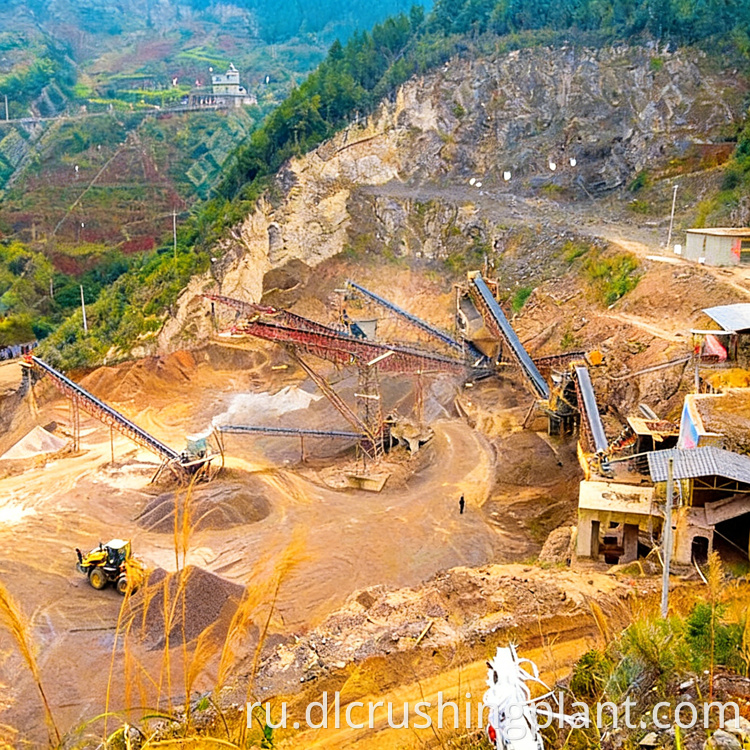

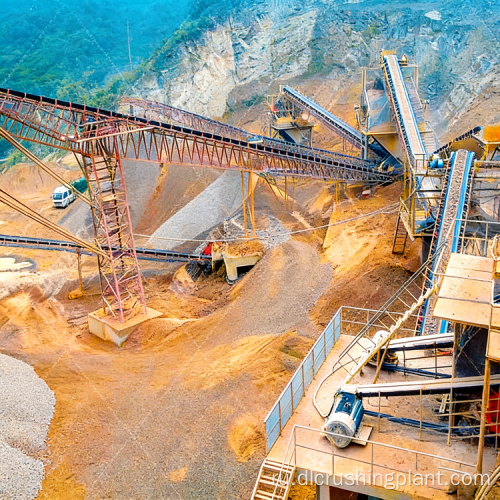

Эта производственная линия для дробления известняка спроектирована и установлена ​​компанией Zhongyu Dingli и предназначена для переработки известнякового сырья с проектной производительностью 500 тонн в час. Полная производственная линия настроена на производство готовой продукции различных спецификаций, включая сортированный камень 30-40 мм, 20-30 мм, 10-20 мм, 5-10 мм и каменный порошок, удовлетворяя разнообразные потребности поставок строительных и инфраструктурных материалов.

• Материал обработки: Известняк
• Производственная мощность: 500 тонн в час.
• Технические характеристики продукта: градуированный камень 30-40 мм, 20-30 мм, 10-20 мм, 5-10 мм и каменный порошок.

Конфигурация оборудования

Производственная линия оснащена полным комплектом профессионального дробильно-сортировочного оборудования, систематически настроенного для поддержки концепции двухэтапного дробления, которая составляет основу всего производственного процесса. Каждая единица оборудования выбирается и адаптируется с учетом конкретных характеристик известнякового сырья, обеспечивая стабильную и эффективную работу с проектной часовой производительностью.

В состав оборудования входят следующие основные компоненты:

• Тяжелая молотковая дробилка: служит в качестве первичной дробильной установки, отвечающей за первоначальное дробление крупных кусков сырого известнякового сырья до приемлемых размеров для последующей переработки.
• Формовочная машина: выполняет вторичное дробление для измельчения частиц материала, улучшая форму частиц и однородность градаций после начальной стадии дробления.
• Двухступенчатая система сортировки: классифицирует измельченные материалы с помощью двух последовательных процедур сортировки, эффективно разделяя материал на требуемые характеристики готового продукта с различными размерами частиц.
• Вспомогательное оборудование: включает системы подачи, конвейеры и вспомогательные компоненты, которые объединяют все этапы дробления и сортировки в непрерывный и интегрированный производственный процесс.

Двухэтапный процесс дробления

Производственная линия использует концепцию двухэтапного дробления, которая является основой всего производственного процесса. Этот научный подход обеспечивает как эффективную производительность, так и стабильное качество продукции.

На первом этапе дробления используется тяжелая молотковая дробилка для первичного дробления крупных кусков известнякового сырья. Тяжелая молотковая дробилка особенно хорошо подходит для переработки известняка благодаря высокой степени измельчения и способности обрабатывать большие объемы сырья за один проход. На этом этапе необработанный известняк измельчается от карьерных размеров до промежуточных размеров, пригодных для вторичного дробления.

После первоначального дробления материалы отправляются в формовочную машину для вторичного дробления. Формовочная машина измельчает частицы материала, улучшая их характеристики формы и обеспечивая более равномерное распределение по размерам. Этот вторичный этап имеет решающее значение для производства высококачественных заполнителей, отвечающих строгим требованиям к форме и градации частиц в строительстве. В процессе формования удаляются чешуйчатые и удлиненные частицы, в результате чего образуются зерна более равного размера, что обеспечивает лучшие характеристики бетонных и асфальтовых смесей.

Скрининг и классификация

После двухэтапного процесса дробления измельченные материалы проходят два этапа сортировки. Этот подход двойного скрининга эффективно классифицирует материалы по требуемым характеристикам готового продукта с различными размерами частиц, производя пять целевых фракций продукта.

На первой стадии сортировки более крупные фракции отделяются от более мелкого материала, направляя негабаритные частицы обратно в контур дробления для дальнейшей обработки, одновременно направляя качественный материал на вторую ступень сортировки. На втором этапе сортировки осуществляется точная классификация квалифицированного материала на фракции определенного размера, в результате чего получаются окончательные каменные изделия и каменный порошок.

Эта двухступенчатая конструкция скрининга обеспечивает точное разделение между фракциями соседних размеров, сводя к минимуму перекрестное загрязнение продуктов различных спецификаций и гарантируя, что каждый сортируемый продукт соответствует целевому диапазону размеров частиц. Конструкция с замкнутым контуром также максимально увеличивает использование материала за счет рециркуляции негабаритного материала для повторной переработки, сокращая количество отходов и повышая общий выход продукции.

Особенности проекта

Производственная линия имеет разумную общую конструкцию и выдающуюся производительность всего оснащенного оборудования. Научный двухступенчатый процесс дробления не только обеспечивает стабильную реализацию проектной почасовой производительности, но также гарантирует однородный размер частиц готовой продукции из известняка, отвечая строгим требованиям к готовым материалам с различными спецификациями.

Объединение тяжелой молотковой дробилки для первичного дробления и формовочной машины для вторичного дробления представляет собой оптимизированную конфигурацию для переработки известняка. Эта комбинация использует высокую эффективность измельчения молотковой дробилки для измельчения крупных фракций при использовании формовочной машины для уточнения характеристик частиц, что приводит к сбалансированному подходу, который максимизирует как пропускную способность, так и качество продукции.

Двухэтапная система сортировки обеспечивает гибкость при одновременном производстве продукции пяти различных спецификаций, что позволяет производственной линии обслуживать несколько сегментов рынка и различных требований применения. Возможность производить как сортированные изделия из камня, так и каменный порошок на одной производственной линии повышает экономическую рентабельность предприятия за счет максимизации ценности, извлекаемой из каждой тонны переработанного известняка.

Часто задаваемые вопросы

Вопрос 1: Почему для переработки известняка двухступенчатая конструкция дробления предпочтительнее одностадийной?

Двухступенчатая конструкция дробления обеспечивает значительные преимущества при переработке известняка. При одностадийном подходе одна дробилка должна выполнять весь процесс измельчения от размера исходного сырья до размера конечного продукта, что часто приводит к неоптимальной форме частиц, более высоким скоростям износа и непостоянной градации. Двухступенчатый подход позволяет каждой дробилке работать с оптимальным коэффициентом измельчения и диапазоном размеров исходного сырья. Тяжелая молотковая дробилка на первом этапе эффективно измельчает крупные блоки необработанного известняка до средних размеров, а формовочная машина на втором этапе измельчает частицы до их окончательных характеристик. Такое разделение обязанностей приводит к улучшению формы частиц, более равномерному распределению размеров, снижению общих затрат на износ и более стабильной работе при расчетной часовой производительности. Кроме того, двухступенчатая конструкция обеспечивает большую гибкость в настройке градации продукта путем независимого изменения настроек каждой дробилки.

В2: Какую роль формовочная машина играет на этапе вторичного дробления?

Формовочная машина выполняет важную функцию на этапе вторичного дробления, улучшая характеристики частиц измельченного известняка. Хотя тяжелая молотковая дробилка на первом этапе очень эффективна при измельчении, она может производить частицы неправильной формы, в том числе чешуйчатые и удлиненные фрагменты. Формовочная машина решает эту проблему, применяя контролируемые ударные силы, которые преобразуют частицы в более равномерные формы. Это особенно важно для заполнителей, используемых в бетоне и асфальте, где форма частиц напрямую влияет на удобоукладываемость, прочность и долговечность. Процесс формования также помогает добиться более равномерного распределения размеров по фракциям продукта, уменьшая различия между соседними спецификациями. Улучшая форму частиц и постоянство градаций, формовочная машина обеспечивает соответствие готовых изделий из известняка строгим требованиям качества, предъявляемым современными строительными стандартами.

Вопрос 3: Как двухступенчатая система проверки обеспечивает точную классификацию пяти спецификаций продукции?

Двухступенчатая система сортировки обеспечивает точную классификацию за счет последовательного подхода, который постепенно улучшает разделение фракций продукта. На первом этапе сортировки более крупный материал отделяется от более мелких фракций, а частицы слишком крупного размера возвращаются обратно в контур дробления для дальнейшей переработки. Этот этап предварительной классификации снижает нагрузку на второй этап скрининга и повышает точность классификации. На втором этапе отбора квалифицированный материал, полученный на первом этапе, далее разделяется на фракции определенного размера, производя пять различных спецификаций продукта: камень размером 30-40 мм, 20-30 мм, 10-20 мм, 5-10 мм и каменный порошок. Использование соответствующих размеров ячеек и конфигураций многодековых сит обеспечивает точное разделение фракций соседних размеров, сводя к минимуму перекрестное загрязнение. Конструкция с замкнутым контуром также гарантирует, что любой материал, не соответствующий заданной градации, будет возвращен на повторную переработку, максимизируя как качество продукции, так и общий коэффициент использования материала.
