Проект EPC с двумя линиями эффективного дробления и вибрационного грохота с интеллектуальным управлением и кольцевыми силосами

Обзор проекта

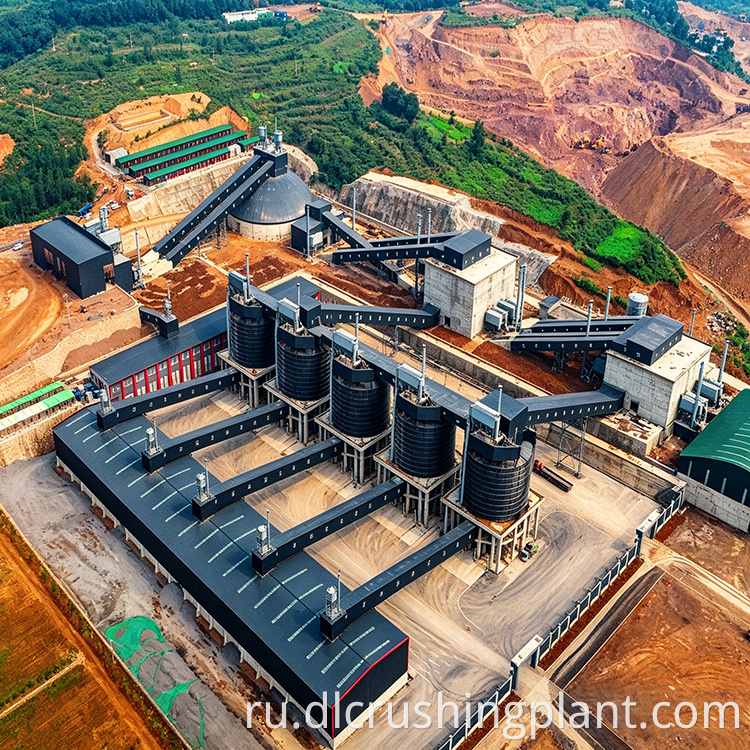

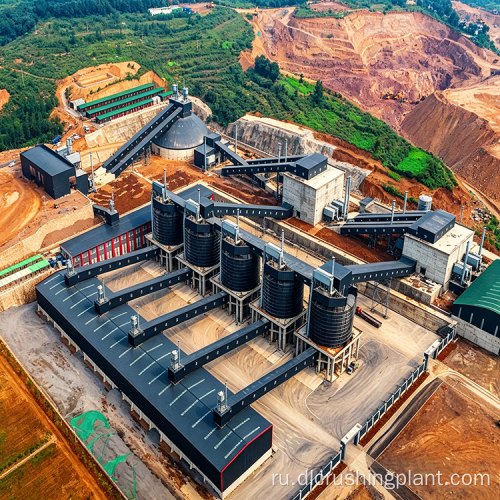

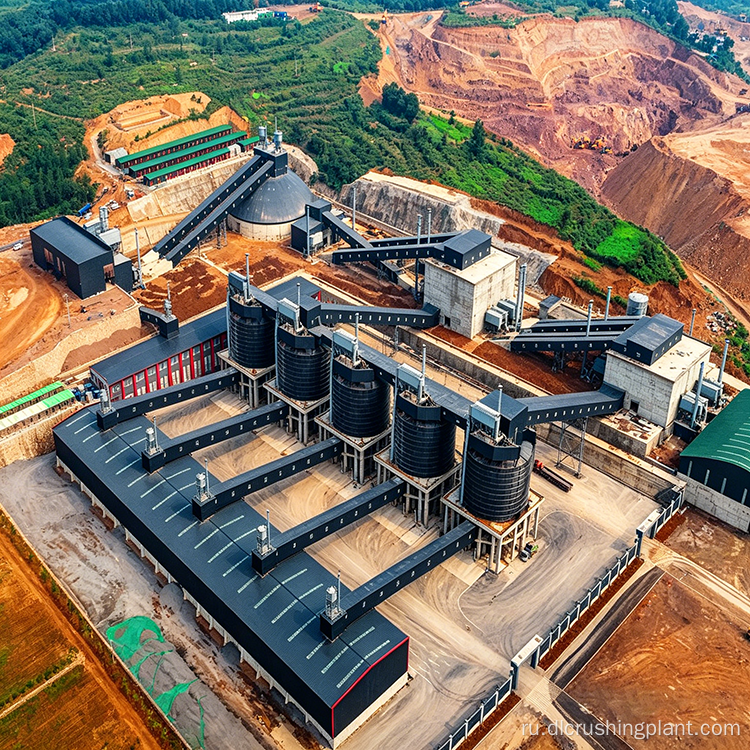

Эта линия по производству песка и гравия, построенная компанией Zhongyu Dingli по контракту EPC, обеспечивает производительность 3000 тонн в час (10 миллионов тонн в год) благодаря двухлинейной конструкции — каждая линия работает с производительностью 1500 тонн в час. При общем объеме инвестиций в 130 миллионов юаней проект включает в себя гибкую двухлинейную работу, 29 рукавных пылесборников с импульсной струей, обеспечивающих сверхнизкий уровень выбросов ниже 10 мг/м³, пять круглых силосов емкостью 10 000 тонн с буферной системой бункеров и комплексную интеллектуальную систему управления горными работами с облачным мониторингом. Модель EPC охватывает все: от гражданского строительства и установки оборудования до ввода в эксплуатацию интеллектуальных систем.

Детали оборудования

• Вибрационный питатель DLZG2050: Большой прочный лоток с износостойкими футеровками, стабильная подача 2500–3500 тонн в час. Автоматически регулирует скорость в зависимости от первичной дробящей нагрузки. Подходит для крупногабаритного необработанного известняка.

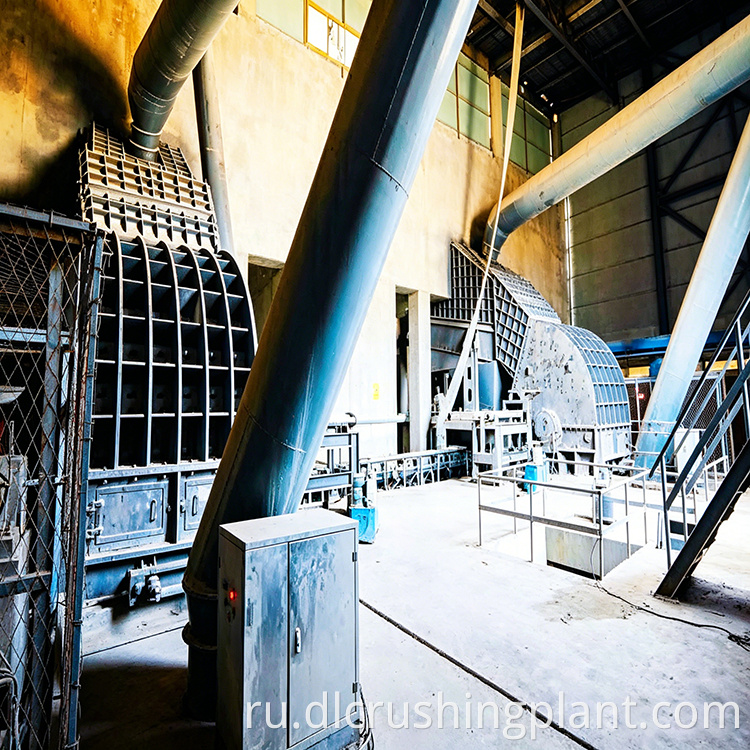

• Молотковая дробилка для тяжелых условий эксплуатации DLPCZ1820 (первичная): 1200–1800 тонн в час на единицу, по одной на линию. Одноступенчатое дробление напрямую измельчает крупные блоки горной породы до частиц средней фракции. Молотки из сплава с высоким содержанием хрома обеспечивают длительный срок службы. Регулируемый размер разгрузки для крупномасштабного непрерывного производства.

• DLPC1622 Первичная дробилка (вторичная/формовочная): 800–1200 тонн в час на единицу. Работает в сочетании с мощной молотковой дробилкой для дальнейшего контроля формы и размера частиц. Компактная конструкция с простым обслуживанием. Обеспечивает минимальное количество частиц игольчатой ​​и хлопьевидной формы.

• Круговое вибрационное сито DL3YKZ3070: трехслойное сито производительностью 500–1000 тонн в час на единицу; несколько устройств, конфигурируемых в двухлинейной конфигурации. Создает несколько готовых спецификаций за один проход. Полностью закрытая конструкция с воздуховодами для сбора пыли. Вибровозбудители со смазкой в ​​масляной ванне.

• Ленточный конвейер: ширина ленты 1,4 м или 1,6 м, производительность транспортировки более 3000 тонн в час. Объединяет все этапы дробления, сортировки и хранения в силосах. Частично закрытые галереи с защитой от сноса и разрыва.

• Импульсно-струйные рукавные пылесборники (29 шт.): охватывают все точки образования пыли мощным общим потоком воздуха. Эффективность пылеудаления превышает 98%, концентрация выбросов ниже 10 мг/м³ — значительно ниже национального стандарта в 30 мг/м³. Импульсная струйная очистка обеспечивает низкое энергопотребление.

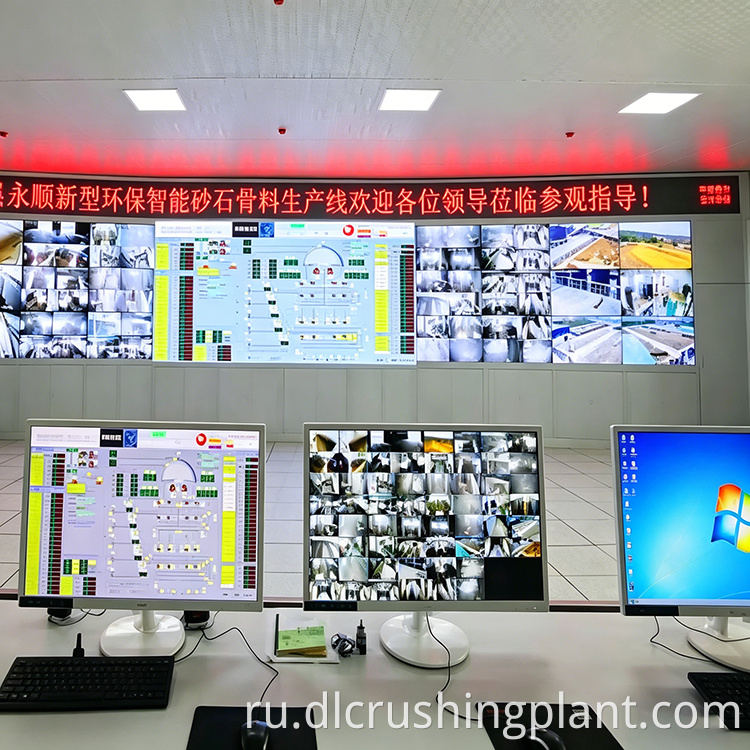

• Интеллектуальная система управления шахтой: собирает данные о токе оборудования, температуре, производительности, уровне материала и перепаде давления в пылесборнике с помощью многочисленных датчиков. Централизованная диспетчерская с взаимосвязанными данными. Облачный мониторинг позволяет удаленно просматривать с мобильных устройств данные о производстве и запасах в реальном времени.

• Круглые силосы и система буферных силосов (5 × 10 000 тонн + буфер): пять круглых силосов общей емкостью 50 000 тонн. Автоматическая система нижней загрузки и взвешивания для быстрой отгрузки. Буферный силос с пятью конвейерами позволяет хранить продукцию в межсезонье и продавать в пик сезона, сокращая транспортные расходы и предотвращая дефицит продукции.

Основные моменты проекта

29 пылесборников: сверхнизкие выбросы ниже 10 мг/м³

Всего во всех пылеобразующих точках установлено 29 импульсно-струйных рукавных пылесборников. При эффективности удаления более 98% концентрация выбросов контролируется на уровне ниже 10 мг/м³, что значительно ниже национального стандарта в 30 мг/м³. На производственной линии не видно пыли, пол цеха остается чистым, предприятие с первого раза проходит экологические проверки.

Независимая работа двух линий для гибкой производительности

Две линии мощностью 1500 тонн в час работают независимо. В пиковый сезон обе линии работают одновременно с полной производительностью 3000 тонн в час; в непиковые сезоны или в периоды высоких тарифов на электроэнергию работает только одна линия с производительностью 1500 тонн в час. Это снижает потребление электроэнергии, износ молота и трудозатраты, устраняя ненужную трату избыточной мощности.

5 силосов по 10 000 тонн плюс буферный силос для межсезонного хранения

Пять круглых силосов общей емкостью 50 000 тонн оснащены автоматической нижней загрузкой и системой взвешивания для немедленной загрузки в грузовики. Буферный бункер напротив основных силосов, соединенный пятью конвейерами, позволяет накапливать запасы в межсезонье и осуществлять продажи в пик сезона — закупать и хранить по низким ценам в непиковый период и продавать дороже в пиковый сезон, одновременно экономя транспортные расходы.

Комплексное интеллектуальное управление с облачным мониторингом

Система объединяет данные дробилок, сит, конвейеров, пылесборников, уровней материала и систем загрузки через обширную сеть датчиков. Модуль управления производством автоматически генерирует отчеты и выдает оповещения о неисправностях. Облачный мониторинг позволяет владельцам просматривать производство и запасы в режиме реального времени на мобильных телефонах, мгновенно проясняя потребление энергии и потребности в обслуживании, не полагаясь на опыт.

EPC-контракт «под ключ» для комплексного обслуживания

Zhongyu Dingli занимается гражданским строительством, установкой оборудования и вводом в эксплуатацию интеллектуальных систем в качестве решения «под ключ». Владелец определяет требования и проводит окончательную приемку — нет необходимости содержать команду инженеров или координировать работу десятков субподрядчиков, что упрощает контроль сроков и затрат.

Подходящие приложения

Эта производственная линия идеально подходит для предприятий, планирующих крупномасштабные проекты по производству песка и гравия, которым необходимы экологические нормы, превышающие национальные стандарты, гибкая регулировка производственных мощностей между пиковыми и непиковыми сезонами, хранение в межсезонье и логистика продаж в пиковый сезон, а также управление на основе данных. Двухлинейная конфигурация EPC охватывает питатели, мощные молотковые дробилки, формовочные дробилки, круговые вибрационные грохоты, пылесборники, интеллектуальные системы, большие силосы и системы автоматической загрузки.

Часто задаваемые вопросы

Вопрос 1: Как конструкция с двумя линиями обеспечивает гибкую производственную мощность?

Каждая из двух линий работает независимо с производительностью 1500 тонн в час. В пик сезона оба работают одновременно с производительностью 3000 тонн в час; в непиковые периоды или в периоды высоких тарифов на электроэнергию работает только одна линия. Это снижает потребление электроэнергии, износ молота и затраты на рабочую силу, одновременно устраняя избыточные потери мощности.

Вопрос 2: Что позволяет 29 пылесборникам достигать сверхнизких выбросов?

Во всех точках пылеобразования установлено 29 импульсно-струйных рукавных пылесборников с эффективностью удаления более 98%. Концентрация выбросов контролируется на уровне ниже 10 мг/м³, что значительно ниже национального стандарта в 30 мг/м³, что позволяет достичь сверхнизких выбросов. Производственная линия остается видимой без пыли, а пол в цехе остается чистым.

Вопрос 3: Каким образом система круглых и буферных бункеров обеспечивает хранение в межсезонье и продажи в пик сезона?

Пять круглых силосов общей емкостью 50 000 тонн обеспечивают основное хранилище с автоматической загрузкой и взвешиванием. Буферный силос с пятью конвейерами позволяет переносить материал в непиковые сезоны на внешнее складское хранение. Это позволяет покупать и хранить по низким ценам в непиковое время и продавать по более высоким ценам в пиковое время, обеспечивая при этом непрерывные поставки.
