Линия промывки песка молотковой дробилки с двойными вибрационными ситами и обезвоживающей пескомойкой для известнякового заполнителя

Обзор проекта

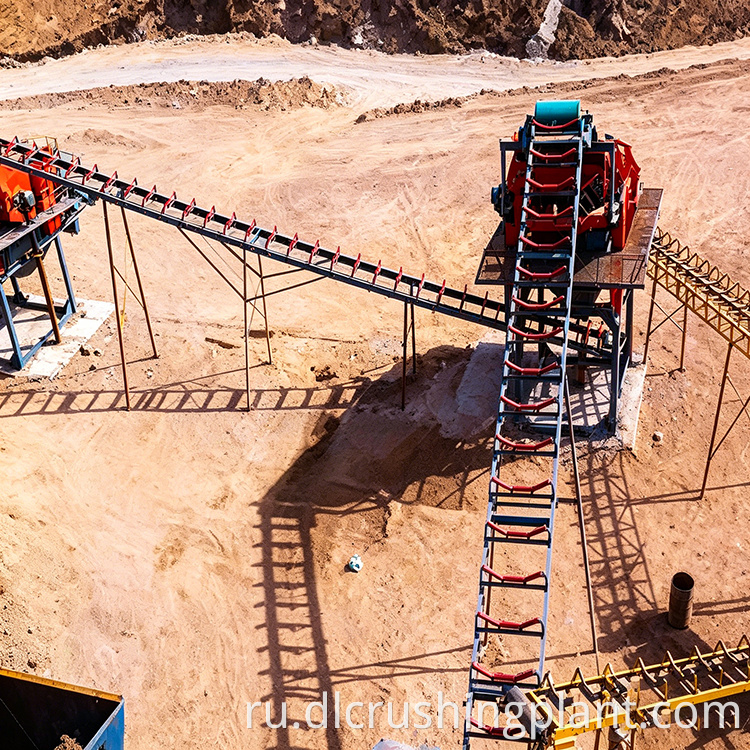

Компания Zhongyu Dingli разработала эту линию для производства и промывки известнякового песка производительностью 300 тонн в час для клиента, которому требуется компактная и экономичная конфигурация. В проекте используется рабочий процесс «дробление + сортировка + промывка», охватывающий все основные этапы: от подачи и дробления до сортировки, производства песка и промывки. Несмотря на небольшую занимаемую площадь, линия производит заполнитель с превосходной кубической формой частиц и искусственный песок высокой чистоты. Низкие первоначальные инвестиции делают его репрезентативным примером для малых и средних проектов по производству песка и гравия, где бюджетные ограничения сосуществуют с требованиями к качеству.

Детали оборудования

• Вибрационный питатель DLZGC1250P — 1 шт., 250–500 т/ч, усиленная корыта с износостойкими вкладышами для стабильной и бесперебойной подачи
• Молотковая дробилка XPC1216 — 1 единица, 400-500 т/ч, 200х2 кВт, выполняет как дробление, так и формование; производит кубические частицы с минимальным содержанием игольчатых и хлопьевидных частиц

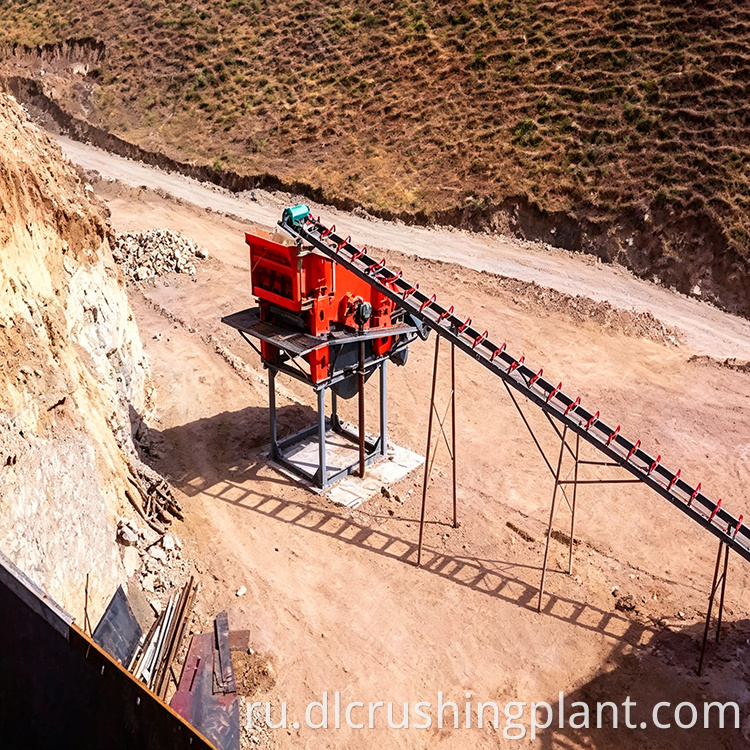

• 2YKZ3070 Круглый вибрационный грохот — 1 шт., 450-500 т/ч, двухдечный грохот для производства чистого готового заполнителя.
• Круглый вибрационный грохот 3YKZ2670 — 1 шт., 280–400 т/ч, трехдечный грохот для классификации щебня по разным характеристикам, включая гравий и мелкую фракцию.
• Лопастная пескомойка XS3500 — 1 шт., 120–600 т/ч, 11 кВт, функция обезвоживания с гидроциклоном для сбора мелкого песка; производит чистый промытый песок

Три сильных стороны конструкции

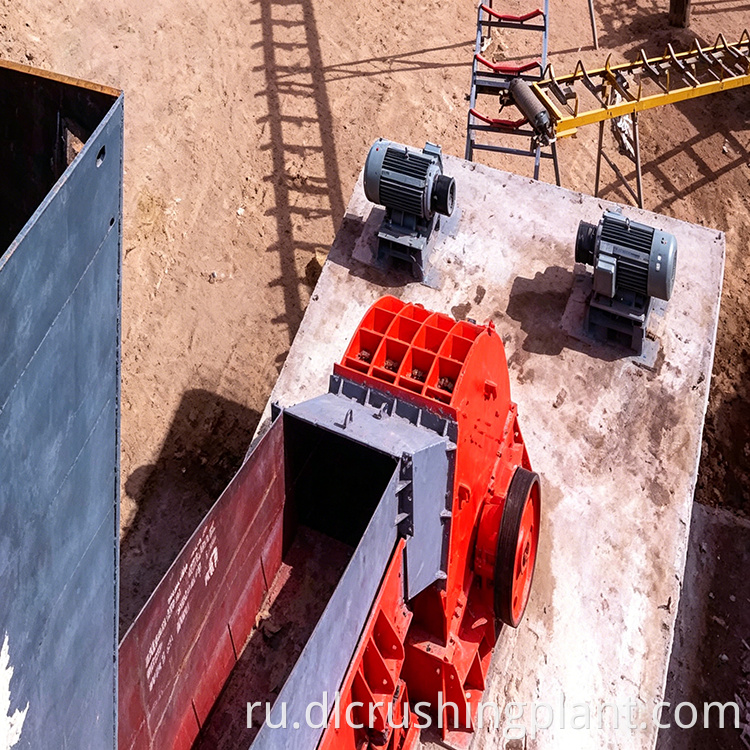

1. Дробление и формование за один шаг

Молотковая дробилка XPC1216 одновременно дробит и формирует известняк посредством ударов между молотками и футеровочными пластинами, производя четко выраженные кубические частицы с минимальным содержанием игольчатых и чешуйчатых частиц. Имея производительность 400–500 тонн в час, он обеспечивает запас на 30–40 % выше проектного показателя в 300 тонн, обеспечивая бесперебойную работу даже в пиковые сезоны без возникновения узких мест.

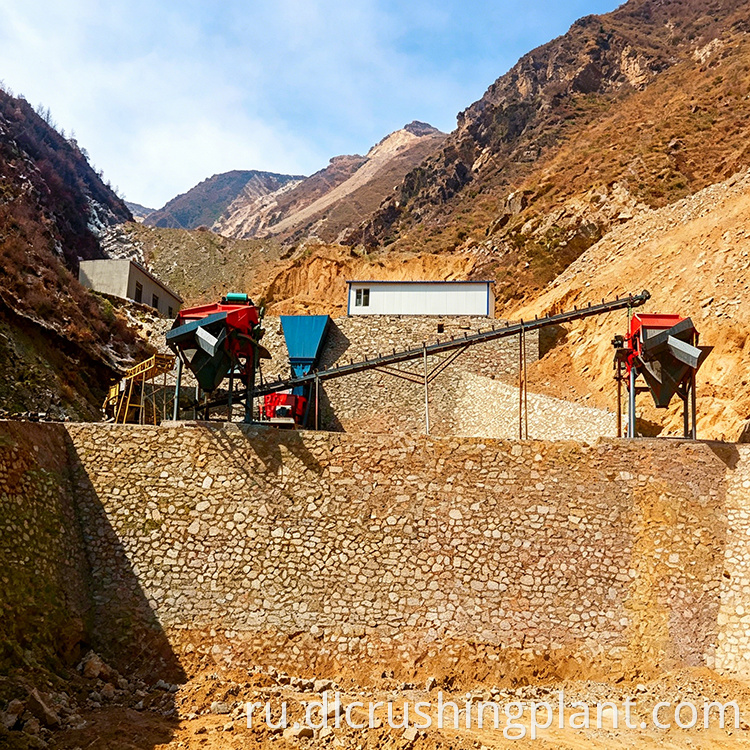

2. Двухслойные и трехслойные экраны в тандеме

Двухдековое сито 2YKZ3070 производит готовый заполнитель, а трехдековое сито 3YKZ2670 занимается классификацией и возвратом материала. Такое сочетание делит задачи в соответствии с производственным ритмом, а не добавляет избыточное оборудование. Такое сочетание обеспечивает полный спектр готовой продукции — первичный, вторичный и третичный щебень, каменный порошок и искусственный песок — и все это производится за один проход без повторного просеивания или смены ячеек.

3. Промывка песка с обезвоживанием и восстановлением мелкого песка.

Пескомойка XS3500 — это главная особенность. Большинство небольших линий останавливаются на дроблении и сортировке, в результате чего искусственный песок загрязняется глиной и мелким порошком, которые заводы по производству товарного бетона отбраковывают. Эта линия смывает мелкий порошок и обезвоживает песок, производя чистый материал, соответствующий экологическим стандартам. Встроенный гидроциклон собирает мелкий песок, сводя к минимуму потери материала. Потребляемая мощность всего 11 кВт при производительности 120–600 тонн в час обеспечивает высокую энергоэффективность.

Отзывы клиентов и реальная производительность

• Низкие инвестиции и быстрая окупаемость: для линии требуется всего несколько единиц оборудования — никаких больших конусных дробилок или многоступенчатых машин для производства песка. Некоторые клиенты окупили свои инвестиции менее чем за 1,5 года, причём всё после получения прибыли.
• Отличная форма частиц и чистый песок: Заполнитель по своей природе имеет кубическую форму. После стирки удаляет мелкий порошок, песок не сереет при смешивании с водой. Близлежащие заводы по производству смеси немедленно использовали его для испытаний образцов; сила соответствовала стандартам, и приказы последовали быстро.
• Надежное оборудование и минимальное техническое обслуживание: молотковые головки XPC1216 долго служат при обработке известняка. Пескомойка и грохоты требуют лишь планового обслуживания без привлечения специализированных технических специалистов — небольшие заводы могут справиться с этим самостоятельно.
• Стабильная производительность, превышающая расчетную: рассчитана на 300 тонн в час, фактическая производительность достигает 350-380 тонн в час во время небольших пиков. Процессы подачи, дробления, сортировки и промывки хорошо скоординированы и не имеют узких мест.

Часто задаваемые вопросы

В1: Почему этап промывки песка важен для производственной линии этого типа?

Без промывки искусственный песок сохраняет глину и мелкий порошок, которые заводы по производству товарного бетона отбраковывают. Мойка XS3500 удаляет эти загрязнения и обезвоживает песок, производя чистый материал, соответствующий экологическим стандартам и легко продаваемый. Гидроциклон также извлекает мелкий песок, сокращая потери материала и повышая общую производительность.

В2: Как молотковая дробилка XPC1216 обеспечивает одновременное дробление и формование?

Молотки ударяют известняк по облицовочным пластинам таким образом, что частицам придается кубическая форма, а не просто разрушается. Этот механизм ударно-формового формования производит заполнитель с минимальным содержанием игольчатых и чешуйчатых частиц, что соответствует требованиям к строительным заполнителям без использования отдельной формовочной машины, что позволяет сэкономить на оборудовании и усложнить процесс.

Вопрос 3. Зачем объединять две разные модели экранов вместо использования одинаковых экранов?

Двухдековое сито 2YKZ3070 справляется с более объемной задачей по производству чистого готового заполнителя, а трехдековое сито 3YKZ2670 решает более сложную задачу классификации материала по нескольким спецификациям. Подбор количества и производительности дек в соответствии с конкретными требованиями каждого этапа обеспечивает полный ассортимент продукции за один проход без излишнего завышения спецификации оборудования.
