Строительные материалы. Поставка нерудных материалов. Износостойкие компоненты. Прогнозное обслуживание. Комплексное обслуживание EPC.

Обзор проекта

Масштаб проекта: специализированная дробильно-сортировочная система для строительных материалов класса 1200 т/ч, общая установленная мощность около 1300 кВт. Передвижной основной блок можно разделить для транспортировки, подходит для многоточечного размещения вдоль строительных секций, обеспечивая непрерывную работу 18 часов в день.

Сценарии применения: поставка материалов вдоль реконструкции и расширения сельских и уездных дорог, рассредоточенные операции в небольших карьерах, а также поддержка сыпучих материалов для строительных проектов и сухих строительных смесей. Подходит для материалов средней твердости и выше, таких как доломит, известняк и базальт.

Основные болевые точки

Длинные сельские шоссе с рассредоточенными источниками материалов. Фиксированные линии имеют высокие затраты на переезд и дорогостоящий вторичный перевод.
Твердые материалы, такие как доломит и базальт, обладают высокой абразивностью. Изнашиваемые детали быстро изнашиваются, и возникают частые простои.
Жилые районы и сельскохозяйственные угодья вдоль трассы чувствительны к пыли. Строгий контроль за пылью означает остановку и устранение неисправностей в случае превышения предельных значений.
Плотные графики реализации проекта и ограниченные средства требуют быстрого запуска производства и быстрого сбора платежей.
Отсутствие квалифицированных операторов и специалистов по техническому обслуживанию на объекте превращает небольшие неисправности в серьезные простои.

Основные моменты решения

Модульная конструкция быстрого монтажа: основной блок и просеивающий блок транспортируются как единое целое. Производство начинается после размещения на объекте, а срок поставки сокращается до 20 дней.
Адаптация твердого материала: ламинированное дробление плюс повышение износостойкости. Доломит, базальт и другие твердые материалы выгружаются стабильно.
Качество готовой продукции: лещадность и удлинение <7%, содержание порошка ≤4%, градация соответствует стандартам строительных материалов и сухих строительных смесей.
Закрытый пылеуловитель с отрицательным давлением, выбросы пыли ≤8 мг/м³, без остановки работы по очистке окружающей среды.
Износостойкие детали сердечника NM600 с твердостью от 570 до 600 HBW, износостойкость более чем в 10 раз выше, чем у обычной стали, ударная вязкость ≥35 Дж/см² при температуре минус 15 градусов Цельсия, а скорость коррозии компонентов снижена на 70%. Общий срок службы машины увеличен примерно в 4 раза.
Прогнозируемое обслуживание с помощью искусственного интеллекта: среднее время безотказной работы увеличено на 30 %, предвестники неисправностей выявляются за 120 часов, доступность линий ≥90 %.
Обобщение быстроизнашивающихся деталей плюс модульная конструкция конструкции, затраты на закупку запасных частей снижены на 25 %, время технического обслуживания сокращено на 40 %.

Ход процесса

Мобильная магистральная линия (сельская автомагистраль и рассредоточенные источники материалов)
Мощная вибрационная подача с грохотом предварительного просеивания и удаления почвы → мобильная щековая дробилка первичного дробления → мобильная ударная дробилка или конусная дробилка вторичного и тонкого дробления, выбираемая в зависимости от твердости материала → классификация мобильных сортировочных установок → ленточная передача → склад готовой продукции с сортировкой.
Особенности: агрегаты имеют независимое управление и могут перемещаться как целые транспортные средства. По мере продвижения строительства они располагаются рядом, что исключает вторичную транспортировку на большие расстояния.

Отрасль твердых материалов (доломит и базальт, Mohs от 5 до 7)
Ударная дробилка заменена многоцилиндровой гидравлической конусной дробилкой. Ламинированное дробление снижает расход ударных бил и футеровки. При необходимости можно добавить формовочный блок для контроля шелушения и удлинения.

Упрощенная фиксированная версия (стабильный источник материала, большой объем в одной точке)
Вибрационная подача → первичное дробление щековой дробилкой → вторичное дробление ударной дробилкой и тонкое дробление и формование → классификация многослойных круглых вибрационных сит → транспортировка в закрытом коридоре → бункер готовой продукции.

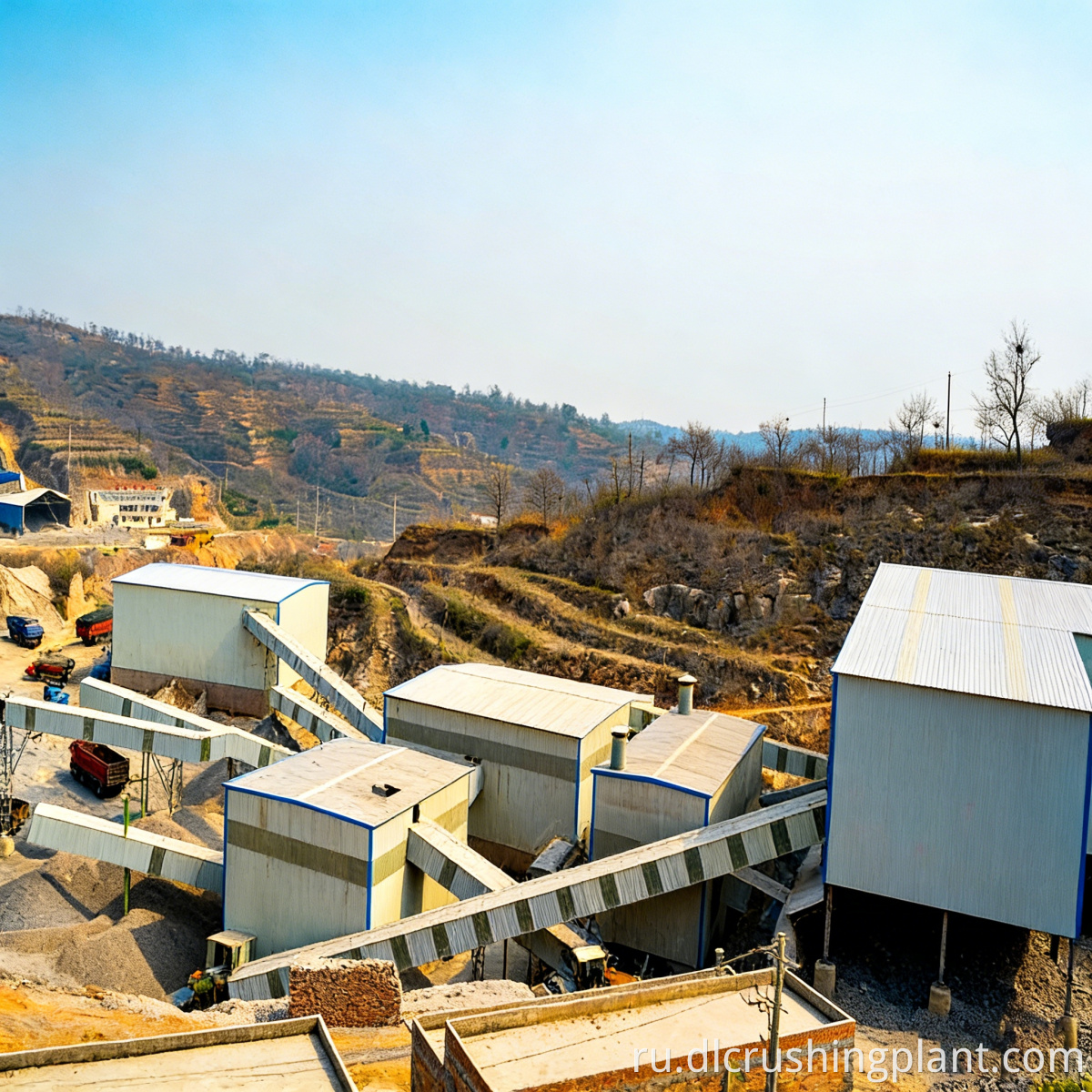

Характеристики: закрытый цех с централизованным сбором пыли, подходящий для длительной эксплуатации на стационарных складах материалов. Основные модули используются совместно с мобильной версией и могут быть преобразованы позже.

Защита окружающей среды и разведка
Централизованный пылеулавливание под отрицательным давлением на точках дробления и сортировки, пылеподавление на перевалочных пунктах. Удаленный сбор данных о мощности и работе, автоматическое предупреждение о нештатных ситуациях и рекомендации по обращению.

Содержание услуги EPC

Проектирование схемы: обследование маршрута и источника материалов на месте, отбор проб сырья, пробное производство и испытание на твердость, трехмерная планировка и планирование пути перемещения, расчет мощности и анализ окупаемости инвестиций.

Производство оборудования: основные агрегаты, а также оборудование для подачи, сортировки, транспортировки и пылеулавливания разрабатываются и производятся независимо. Предварительная сборка модулей и ввод в эксплуатацию на заводе. Мобильные агрегаты оптимизированы для перевозки по шоссе, что позволяет сократить объем работ по разборке и сборке на месте.

Монтаж и пуско-наладка: Организация логистики и таможенного оформления, позиционирование на объекте и стыковка модулей, завершение доставки и запуск производства за 20 дней. Проведено обучение работе на месте с освоением основных операций и базового устранения неисправностей в течение 7 дней.

Обязанности по эксплуатации и техническому обслуживанию: удаленный мониторинг данных оборудования, ежеквартальные технические проверки, комплексная поставка изнашиваемых деталей и модульная замена. Доверенность на эксплуатацию объекта доступна по запросу. На основные компоненты распространяется гарантия по схеме комплектации с бесплатной заменой неисправных деталей в течение гарантийного срока.

Пример проекта и данные

Проект сельской дороги в предгорьях Анд Чили и региональная поставка нерудных материалов

Экспортная база: в публичных отчетах говорится, что дробильное оборудование и оборудование для производства песка Zhongyu Dingli экспортируется в страны и регионы, включая Чили, Бразилию, Аргентину и Перу. Источник: отчет об интервью с предприятием China Mining News.
Условия работы: предгорья Анд, большая высота над уровнем моря и перепады температур днем ​​и ночью, засушливый климат с небольшим количеством осадков. Сырьем являются в основном доломит и известняк. Источники материалов рассредоточены, а строительные участки длинные. Мобильные агрегаты используются для перемещения по маршруту следования и близлежащей подачи материалов.
Конфигурация: модульная дробильно-сортировочная система класса 1200 т/ч. Секция твердых материалов оснащена конусной дробилкой, закрытым пылеулавливателем с отрицательным давлением и дистанционным контролем данных.
Основные данные: общая установленная мощность около 1300 кВт. Лёщатность и удлинение готового продукта <7%, содержание порошка <4%. Выбросы пыли ≤8 мг/м³. Изнашиваемые детали NM600 имеют износостойкость более чем в 10 раз выше, чем у обычной стали, скорость коррозии компонентов снижена на 70%, общий срок службы машины увеличен примерно в 4 раза, адаптируясь к 18-часовому рабочему ритму.
Производительность эксплуатации и технического обслуживания: прогнозное обслуживание с помощью искусственного интеллекта увеличивает среднее время безотказной работы на 30 %, распознает предвестники неисправностей за 120 часов, доступность линии ≥90 %. Обобщение быстроизнашивающихся деталей снижает затраты на закупку запасных частей на 25 % и сокращает время технического обслуживания на 40 %.
Инвестиции и запуск производства: решение по адаптации материалов средней твердости, общий объем инвестиций составляет около 2,5 миллионов юаней, что на 20% ниже, чем у линий по производству заполнителей строительных материалов, изготовленных по индивидуальному заказу. Срок поставки оборудования 20 дней с возможностью досрочного окупаемости.
Обратная связь с клиентом: заявление об адаптируемости, составленное на основе общедоступной информации, а не цитаты конкретного клиента. Заказчик отметил эффективность перемещения при наличии источников рассредоточенных материалов, стабильность разряда в условиях жестких материалов и соответствие требованиям по пыли.
Примечание. В этом пункте не указаны конкретные имена клиентов или цены контракта. Вышеуказанные параметры являются техническими и измеренными значениями данной конфигурации.

Часто задаваемые вопросы

Вопрос 1. В чем разница между мобильной конфигурацией и фиксированной конфигурацией и как мне выбрать?

Для рассредоточенных источников материалов, длинных строительных участков и коротких проектных циклов выбирайте мобильную конфигурацию. Он может перемещаться по маршруту для ближайшей доставки материалов, исключая вторичную транспортировку. Для стабильных источников материалов и одноточечных фиксированных складов большого объема выбирайте фиксированную конфигурацию. Закрытый цех обеспечивает более стабильные экологические характеристики и производительность. Оба решения используют общие модули основного блока и могут быть преобразованы позже.

В2: Можно ли измельчить твердые материалы, такие как доломит и базальт?

Да. В секции твердых материалов ударная дробилка заменена многоцилиндровой гидравлической конусной дробилкой, в которой используется ламинированное дробление для снижения расхода изнашиваемых деталей. Изнашиваемые детали NM600 имеют износостойкость более чем в 10 раз выше, чем у обычной стали, что продлевает общий срок службы машины примерно в 4 раза.

В3: Сколько времени занимает один переезд и как осуществляется транспортировка?

Основной блок и просеивающий блок сконструированы модульно в соответствии с габаритами автомобильного транспорта. Их можно буксировать целиком или разделить на стандартные единицы для транспортировки. После позиционирования на месте, подключения и стыковки можно начать производство. Конкретное время переезда рассчитывается в зависимости от расстояния транспортировки и условий на объекте.
