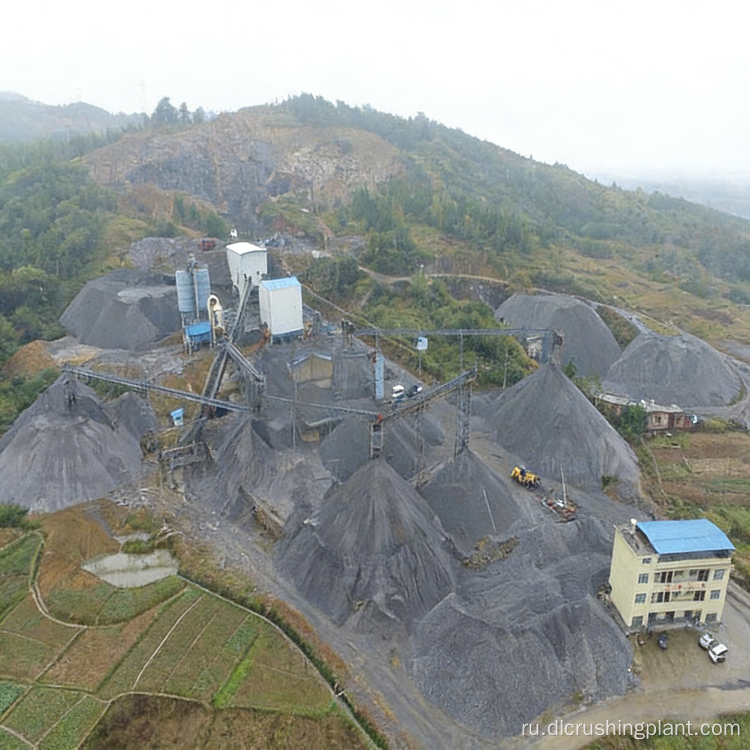

Высокопроизводительная линия дробления габбро. Гибридная мощность. Углеродно-нейтральная конструкция. Ближневосточный карьер. Подрядчик EPC под ключ.

Ближний Восток Карьер Габбро Гибридная электрическая дробильная линия Углеродно-нейтральное решение для установки EPC с высокой производительностью

Обзор проекта

Масштаб: Линия «под ключ» экологически чистого заполнителя EPC производительностью 1500 т/ч, площадь около 113 му (около 75 000 квадратных метров), ежедневная подача около 30 000 тонн, рассчитанная на 22 часа непрерывной работы в день.

Сценарии применения: Крупные карьеры и инфраструктурные базы агрегатов на Ближнем Востоке. Подходит для твердых пород, таких как габбро и базальт, а также для материалов средней твердости, таких как известняк. Поставка новых городских строительных, автомобильных и железных дорог, аэропортов и коммерческих бетонных заводов.

Основные болевые точки

Высокое энергопотребление при дроблении твердых пород и большое давление из-за оценки выбросов углерода.
Высокие температуры, колебания электросети и высокие затраты на электроэнергию и дизельное топливо на Ближнем Востоке.
Низкая эффективность загрузки и высокие трудозатраты.
Пыль и шум. Экологические риски.
Длительные циклы запасных частей и большие незапланированные потери из-за простоев.

Основные моменты решения

Гибридная энергия: сетевое электричество плюс фотоэлектрические дополнения плюс накопление энергии плюс привод с регулируемой частотой, сглаживание пиков и заполнение впадин, сокращение потребления ископаемой энергии и выбросов углекислого газа.
Степень квалификации частиц готового продукта ≥98%, содержание шелушащейся массы и удлинения <4%, что соответствует стандартам высококачественного сырья для строительных материалов.
Автоматическая система загрузки сокращает время загрузки примерно на 30% и экономит трудозатраты.
Полностью закрытая линия с импульсным мешком для сбора пыли, выбросы пыли соответствуют показателям экологического контроля.
В колонковых молотках используется сплав с высоким содержанием хрома и твердостью ≥70 HRC. Износостойкость в 16 раз выше, чем у обычных материалов, что обеспечивает непрерывную работу в течение 22 часов в день.
Комплексное проектирование, производство, монтаж и ввод в эксплуатацию EPC. Общий объем инвестиций примерно на 25% ниже, чем децентрализованные закупки плюс отдельное строительство.

Ход процесса

Версия А | Основная линия Gabbro и Hard Rock (сценарий названия, рекомендуется)
Вибрационная загрузка → щековая дробилка первичного дробления → многоцилиндровая гидравлическая конусная дробилка вторичного дробления → ударная дробилка с вертикальным валом или формовочная дробилка формирование формы частиц → классификация многослойного вибрационного сита → закрытые силосы для готовой продукции → автоматическая загрузка.

Габбро имеет высокую прочность на сжатие и не подходит для формования за один проход тяжелой молотковой дробилкой. Двухступенчатое дробление щековой дробилкой и конусной дробилкой применяется для снижения расхода изнашиваемых деталей.
Ленточные конвейеры и насосные станции используют гибридный силовой привод. Полностью закрытая линия, а также сбор пыли в мешках и удаление порошка сухим методом.

Версия Б | Известняк и материал средней твердости (исходная конфигурация материала)
Вибрационный питатель DLZG → Тяжелая молотковая ударная дробилка DLPCZ1820, однопроходное формование → Формовочная дробилка DLPC1220 → Вибросито DL2YKZ3070 → Силосы для готовой продукции → Автоматическая система загрузки.

Тяжелая молотковая дробилка имеет большую производительность и низкое энергопотребление. Подходит только для материалов средней твердости и ниже, таких как известняк.

Содержание услуги EPC

Проектирование схемы: испытание свойств материалов и расчет выбора, общая 3D-планировка, расчет энергопотребления и выбросов углекислого газа, анализ окупаемости инвестиций и координация экологической оценки.
Производство оборудования: Основные основные узлы разрабатываются и производятся самостоятельно. Изнашиваемые детали из сплава с высоким содержанием хрома поставляются самостоятельно. Заводская опытная эксплуатация и проверка качества.
Монтаж и ввод в эксплуатацию: модульная предварительная сборка, непосредственная сборка монтажной бригады, пробная эксплуатация одной машины и рычажного механизма, а также производство и приемка стандартов. Срок строительства общественного корпуса линии класса 1500 т/ч составляет примерно 50 или 150 рабочих дней, что сильно варьируется в зависимости от различий в конфигурации.
Обязанности по эксплуатации и техническому обслуживанию: 24-месячная гарантия на всю систему машины, 24-часовое интеллектуальное дистанционное реагирование на неисправности, 72-часовое прибытие на место, специализированная поставка запасных частей в течение ≤48 часов, уровень устранения неисправностей ≥99%. Доступны доверенные бригады, регулярные проверки и обучение персонала.

Пример проекта и данные

Ближний Восток, Оман и база агрегатов Габбро в Персидском заливе · EPC General Contracting
(Материалы проекта предоставлены заказчиком. В настоящее время в публичных экспортных списках это не отражено. В качестве дополнительных доказательств рекомендуется использовать договорные и приемочные документы.)

Источник материала: твердая порода Габбро, поставляющая заполнители для дорог и новой городской инфраструктуры.
Конфигурация: щековая дробилка, многоцилиндровая гидравлическая конусная дробилка, ударная обработка с вертикальным валом, многослойное просеивание, закрытые коридоры и сбор пыли с помощью импульсного мешка.
Данные: производительность класса 1500 т/ч, ежедневная подача около 30 000 тонн, степень квалификации частиц по размеру ≥98%, содержание шелушащейся массы и удлинения <4%, время загрузки сокращено примерно на 30%.
Энергия: сетевое электричество плюс фотоэлектрические дополнения плюс накопление энергии, сглаживание пиков и заполнение впадин, снижение зависимости от дизельного топлива и выбросов углекислого газа.
Отзывы клиентов (заявление об адаптируемости, составленное на основе общедоступной информации, а не цитаты конкретного клиента): Сосредоточьтесь на непрерывной стабильности поставок материалов и соблюдении экологических требований. Положительная оценка улучшенной эффективности загрузки, контролируемого запыления и быстрого реагирования на запасные части.

Доказательства возможностей (проверяемые в публичных отчетах)

Более 30 лет мы занимаемся оборудованием для дробления известняка. Более 50 линий экологических заполнителей по всей стране. 23 сервисных центра и точки послепродажного обслуживания.
Модульное быстрое строительство завода. Линия класса производительностью 1500 тонн в час строится примерно за 50 дней.
Продукция экспортируется во Вьетнам, Индонезию, Филиппины, Таиланд, Австралию, Бразилию, Аргентину, Перу, Чили, Замбию, Эфиопию, Кению, Бангладеш, Малайзию и другие страны.

Общие данные для решений с одинаковыми спецификациями (отечественные проекты с удаленными названиями местоположений)
Экологическая линия производительностью 1500 т/ч покрывает площадь примерно от 100 до 113 му. Инвестиции составляют примерно от 65 до 180 миллионов юаней в зависимости от защиты окружающей среды и конфигурации хранилища. Годовой объем производства составляет от 4 до 5 миллионов тонн. Выбросы пыли <10 мг/м³.

Часто задаваемые вопросы

Вопрос 1: Как гибридная линия электропередачи обеспечивает непрерывную работу в условиях высокой температуры и нехватки электроэнергии на Ближнем Востоке?

Сетевое электричество является основным источником, дополненным фотоэлектрическими модулями и накопителем энергии для снижения пиковых нагрузок. Основные агрегаты оснащены частотно-регулируемым приводом и системой плавного пуска. При колебаниях в сети накопители энергии и дизельные генераторы автоматически переключаются на резервные, обеспечивая непрерывную работу 22 часа в день.

В2: Можно ли напрямую использовать тяжелую молотковую дробилку для твердых пород, таких как габбро?

Не рекомендуется. Габбро обладает высокой прочностью на сжатие, а тяжелые молоты молотковой дробилки изнашиваются слишком быстро. Рекомендуется двухэтапное дробление: щековая дробилка, конусная дробилка и ударная обработка с вертикальным валом. Только если источником материала является материал средней твердости, такой как известняк, следует использовать решение для однопроходной формовки тяжелой молотковой дробилки. Оба варианта этого решения можно выбрать по свойствам материала.

Вопрос 3: Как принимаются и проверяются показатели углеродной нейтральности и охраны окружающей среды?

Вся линия от дробления до транспортировки, сортировки и хранения закрыта. Каждая точка пылеобразования оборудована импульсными пылесборниками. Выбросы пыли контролируются на уровне <10 мг/м³. Гибридная энергия снижает потребление ископаемой энергии и выбросы углекислого газа. Отчеты о расчете энергопотребления и выбросов могут быть предоставлены для поддержки принятия местной экологической оценки.

В4: Почему стоит выбрать нас? Основные преимущества Zhongyu Dingli

Компания Zhongyu Dingli, основанная в 1987 году, является ведущим мировым поставщиком решений для горнодобывающей промышленности с 38-летним опытом работы в отрасли. Имея более 140 международных патентов, 32 000 квадратных метров интеллектуального оборудования и передового испытательного центра, мы предлагаем более 100 моделей оборудования, включая дробление, производство песка, мобильные станции обработки и интеллектуальное управление горными работами, предоставляя решения полного жизненного цикла для добычи нерудных материалов и металлов. Мы поставили более 5000 производственных линий по всему миру, обеспечивая комплексное решение. Услуги EPC с быстрым запуском в течение 58 дней, поддержкой более чем 30 сервисных центров, 18-месячной гарантией и поддержкой полного жизненного цикла для более чем 10 000 клиентов по всему миру.
