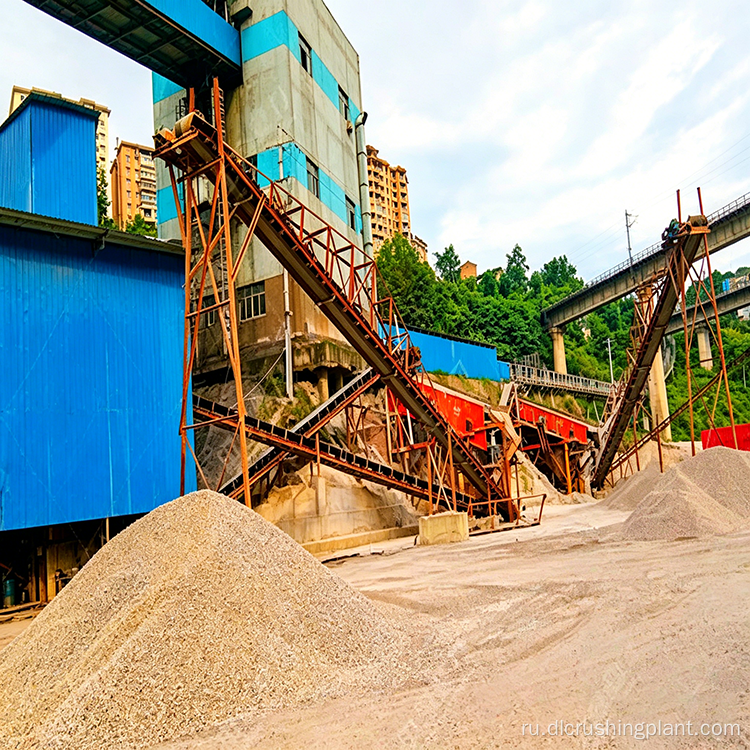

Линия по производству песка из речной гальки с тяжелой молотковой дробилкой и двухроторной пескоструйной машиной для качественного выхода заполнителя

Обзор проекта

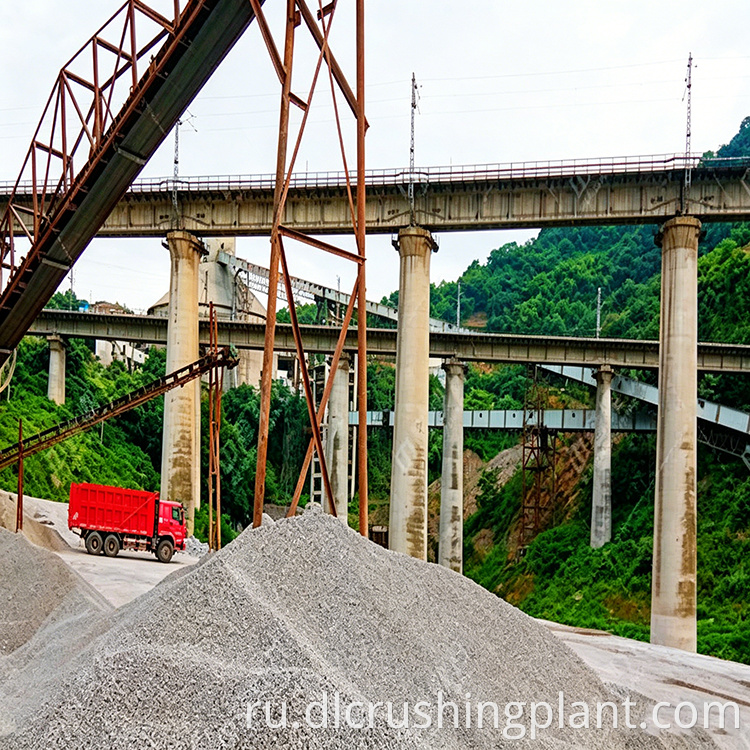

Линия по производству песка из речной гальки представляет собой специализированную систему обработки, предназначенную для преобразования твердой и высокоабразивной речной гальки в высококачественный искусственный песок и фракционированные заполнители. Эта производственная линия, рассчитанная на стабильную производительность 300 тонн в час, была успешно внедрена на нескольких заводах по производству песка и гравия, продемонстрировав надежную работу в сложных условиях эксплуатации.

Речная галька представляет собой уникальные проблемы при дроблении из-за ее естественной твердости и высокой абразивности. Многие операторы обеспокоены тем, что компоненты молотковой дробилки будут быстро изнашиваться или что производительность при переработке этого материала не оправдает ожиданий. Эта производственная линия решает эти проблемы за счет тщательно оптимизированной комбинации оборудования, которая заменяет традиционную конфигурацию щековой дробилки, конусной дробилки и пескогенератора оптимизированной двухблочной системой стержневого дробления, что приводит к меньшему количеству машин, меньшему количеству потенциальных точек отказа и более короткому технологическому процессу, что снижает общие инвестиционные затраты.

Конфигурация основного оборудования

Производственная линия построена на основе специального набора оборудования, каждый из которых выбран для своей конкретной роли в процессе дробления, производства песка и сортировки:

• Вибрационный питатель (DLZGC1238): один комплект производительностью 250-400 тонн в час. Оснащен колосниковыми решетками для предварительного просеивания мелкозернистого материала перед его подачей в дробилку, что снижает ненужный износ компонентов дробления и повышает общую эффективность системы.

• Тяжелая молотковая дробилка (PCZ1512): один комплект производительностью 250-320 тонн в час. Служит основным дробильным агрегатом, измельчая крупные глыбы речной гальки за счет мощной силы удара молота. Эта одиночная дробилка заменяет двухступенчатую функцию щековой дробилки и ударной дробилки, что значительно упрощает технологический процесс и сокращает количество оборудования.

• Двухроторная машина для производства песка (ZSJ-1215): один комплект с производительностью 150-220 тонн в час. Основное оборудование производственной линии состоит из двух роторов, работающих в тандеме. Такая конструкция обеспечивает больший максимальный размер загрузки, обеспечивает более стабильную производительность песка и позволяет легко регулировать распределение частиц по размерам. Двухроторная конфигурация одновременно обеспечивает мелкое дробление и производство песка, устраняя необходимость в отдельном оборудовании для каждой функции.

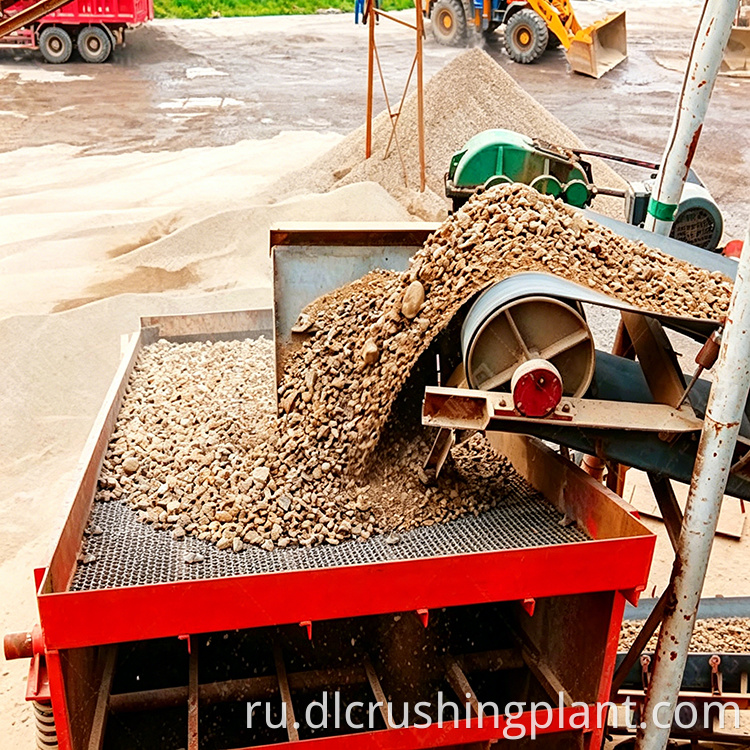

• Первичное круглое вибрационное сито (3YKZ2270): один комплект с производительностью 240-320 тонн в час. Служит в качестве первого контрольно-пропускного пункта, разделяя смешанный заполнитель из первичной дробилки на крупные частицы для дальнейшего производства песка и мелкозернистый материал, который можно сразу выгружать в виде готового гравия.

• Вторичный круглый вибрационный грохот (3YKZ2060): один комплект производительностью 180-280 тонн в час. Служит вторым контрольно-пропускным пунктом, классифицируя продукцию пескоделательной машины на готовый песок и гравий различных характеристик. Любые крупные частицы, не соответствующие требованиям по размеру, возвращаются по ленточному конвейеру в пескогенератор для повторного дробления.

• Ленточная конвейерная система: несколько единиц ленточных конвейеров по индивидуальному заказу. Транспортируйте материал между всеми этапами обработки, возвращайте несоответствующий материал производителю песка и доставляйте готовую продукцию на определенные места складирования.

Ход процесса

Производственная линия работает как замкнутая система, обеспечивающая отсутствие отходов материала и точный контроль характеристик готовой продукции:

• Этап 1. Первичное дробление: необработанная речная галька подается в мощную молотковую дробилку PCZ1512, где она измельчается в смешанный заполнитель различного размера с помощью высокоскоростного ударного усилия молота.

• Этап 2. Первичное просеивание: смешанный заполнитель поступает на первое круговое вибрационное сито (3YKZ2270), которое разделяет материал на два потока. Более крупные частицы, требующие дальнейшей обработки, направляются на двухроторную пескоделательную машину ZSJ-1215. Материал меньшего размера, который уже соответствует спецификации, частично отделяется и выгружается непосредственно в виде готового гравия.

• Этап 3. Изготовление песка и тонкое дробление: более крупный материал из первичного сита поступает в двухроторную машину для производства песка ZSJ-1215, где он подвергается тонкому дроблению и производству песка за счет совместного действия двух роторов, работающих в тандеме.

• Этап 4. Вторичное грохочение и возврат по замкнутому контуру. Песчано-гравийная смесь из двухроторного пескогенератора поступает на второе вибрационное сито (3YKZ2060). Недостаточно крупные частицы автоматически возвращаются по ленточному конвейеру в пескогенератор для повторного дробления. Квалифицированный готовый песок и гравий различных спецификаций сбрасываются в соответствующие склады.

Наиболее важной конструктивной особенностью этого процесса является то, что несоответствующий материал автоматически возвращается в пескоструйную машину и никогда не смешивается с готовым продуктом. На протяжении всего процесса две стадии сортировки служат двойными контрольными точками, обеспечивая точный контроль распределения частиц по размерам и стабильное качество готовой продукции.

Экономически эффективный анализ

Эта производственная линия обеспечивает значительные финансовые преимущества по сравнению с традиционными конфигурациями обработки речной гальки:

• Снижение затрат на оборудование: при переработке речной гальки в традиционном подходе используется конусная дробилка в сочетании с машиной для производства песка, что приводит к высоким затратам на оборудование и увеличению счетов за электроэнергию. Для этой производственной линии требуется всего два стержневых дробильных агрегата. Мощная молотковая дробилка PCZ1512 заменяет двухступенчатую щековую дробилку и ударную дробилку, а двухроторная машина для производства песка ZSJ-1215 одновременно выполняет как мелкое дробление, так и производство песка.

• Уменьшение занимаемой площади: меньшее количество машин означает меньшую занимаемую площадь при установке, меньше работ по подготовке площадки и снижение затрат на строительство инфраструктуры. Более короткий технологический процесс также требует меньшего количества ленточных конвейеров, что еще больше снижает как капитальные вложения, так и затраты на техническое обслуживание.

• Снижение эксплуатационных затрат. Благодаря меньшему количеству единиц оборудования, требующего питания, обслуживания и ремонта, общие эксплуатационные затраты на тонну готовой продукции значительно ниже. Упрощенная конфигурация также уменьшает количество запасных частей, которые необходимо хранить на складе, и снижает трудозатраты, необходимые для текущего обслуживания.

• Практический инвестиционный порог: для проектов с ограниченным бюджетом, которым необходимо быстро начать добычу песка, этот подход предлагает весьма практичное решение с умеренным инвестиционным порогом и контролируемой производительностью.

Опыт работы

Учитывая обширную практическую деятельность, в ходе повседневного производства необходимо уделять внимание нескольким ключевым моментам:

• Контроль износа головки молотка: Речная галька твердая и абразивная, поэтому, хотя головки молотка изготовлены из сплава с высоким содержанием хрома, они требуют регулярного осмотра. Опыт эксплуатации показывает, что при добыче средне- и мелкозернистого строительного песка головки молотков обычно требуют замены каждые 2–3 месяца в зависимости от ежедневного объема производства. Рекомендуется держать под рукой дополнительный ротор в сборе, чтобы избежать простоя производства во время замены.

• Предотвращение засорения сита: речная галька имеет неправильную форму и склонна застревать в сетке сита. Круглые вибрационные сита работают в этом отношении лучше, чем линейные, благодаря их разнонаправленной схеме вибрации. Однако если загружаемый материал имеет высокое содержание глины, рекомендуется добавить этап просеивания или промывки в начале процесса, чтобы предотвратить накопление глины на поверхностях сит.

• Регулировка зазора двух роторов. Зазор между двумя роторами и разница в скоростях их вращения напрямую влияют на выход песка и содержание мелкого заполнителя в готовом продукте. Перед вводом в эксплуатацию этот параметр должен быть должным образом отрегулирован техническими специалистами производителя. Операторам не следует пытаться регулировать эту настройку самостоятельно, поскольку неправильная настройка может существенно повлиять на производительность производства и качество продукции.

Часто задаваемые вопросы

В1: Производительность 300 тонн в час относится к готовому песку или к скорости подачи сырья?

Производительность 300 тонн в час относится к общей производительности готового песка и заполнителя, включая искусственный песок и щебень различных размеров. Это не относится к скорости подачи сырья. Исходное содержание влаги в речной гальке может повлиять на эффективность кормления, особенно во влажную погоду. Чтобы учесть эту переменную, на этапе проектирования рекомендуется предусмотреть запас в размере от 10 до 15 процентов. Это означает, что система должна быть рассчитана примерно на 345–350 тонн сырого сырья в час для последовательного достижения 300 тонн в час выпуска готовой продукции.

В2: Можно ли переоборудовать эту производственную линию для переработки известняка?

Технически да, но для такого материала это была бы несколько расточительная конфигурация. Известняк значительно мягче речной гальки, поэтому использование той же комбинации оборудования приведет к производительности, превышающей 300 тонн в час, а потенциально достигающей 400 тонн и более. Кроме того, двухроторная машина для производства песка имеет тенденцию производить более мелкий порошок при обработке хрупких материалов, таких как известняк, что может быть нежелательно для всех применений. Для переработки известняка существуют более экономичные конфигурации, специально оптимизированные для более мягких материалов, поэтому преобразование этой линии не будет представлять собой наиболее эффективное использование оборудования.

В3: Существуют ли эффективные способы снижения энергопотребления во время работы?

Потребление энергии можно частично снизить за счет снижения скорости вращения двухроторной машины для производства песка, что снижает потребность в энергии самого потребляющего устройства в системе. Однако эта корректировка также приведет к снижению производительности песка, создавая компромисс между объемом производства и энергоэффективностью. Рекомендуемый подход — эксплуатировать оборудование в течение как минимум одной недели, используя сначала рекомендованные производителем параметры, устанавливая базовый уровень производительности и энергопотребления. После сбора этих базовых данных операторы могут постепенно настраивать скорость ротора и другие параметры, чтобы найти оптимальный баланс между производительностью и энергопотреблением с учетом конкретных характеристик материала и рыночных условий.
